E-tanfolyamok:

E-network 1.                                    E-network 2.



Letenyei László - Vedres Balázs: Kapcsolatháló e-kurzus 1.

(Az első hat alkalmat Letenyei László, a második hatot Vedres Balázs tartja).



Letenyei László: Kapcsolatháló elemző ABC (az első hat alkalom tematikája)

Az elektronikus kézirat a Településkutatás c. könyv átdolgozott részleteit tartalmazza: Letenyei László: Településkutatás. Ráció Kiadó, 2005. A teljes verzió megrendelhető a kiadónál: raci@racio.hu de sajnos, elég drága, a könyvesboltokban 6000 Ft a két kötet. A kiadónál, gondolom, legalább 10%-kal olcsóbb.



A kurzushoz nem tarozik irodalom, az érdeklődők figyelmébe elsősorban Kürtösi Zsófia és Szántó Zoltán írását ajánlom. (In: LL (szerk): Településkutatás szöveggyűjtemény. Ráció Kiadó, 2005.)  illetve folyamatosan bővülő könyvtárunkat: http://www.socialnetwork.hu/cikkek/cikkek.php?lang=hu



A példaként bemutatott UCINET adatbázis itt letölthető.





1. lecke: Ego háló és kapcsolatháló  (2005. szeptember 28.)

Gyakorlat: UCINET és EGONET programcsomagok letöltése és otthoni telepítése.

Házi feladat: Projekt-ötletek készítése és elküldése a listára.



Figyelem: a 2. leckéhez le kell tölteni és telepíteni a UCINET 6.x beta verziót!

Aki még nem tette, itt letöltheti: www.analytictech.com



2. lecke: Kapcsolatháló adatbázis összeállítása és rajzolása (2005. október 6.)

Gyakorlat: adatbázis szerkesztés az UCINET-ben, megjelenítés Netdraw-val.

Házi feladat: Saját adatbázis szerkesztése, megjelenítése. Házi feladatként a rajzokat várjuk, minél kisebb méretben, azaz lehetőleg JPG kiterjesztéssel.



3. lecke: Vizualizáció  (2005. október 13.)

Gyakorlat: gráf rajzolása az UCINET alatt Netdraw-val, Mage-dzsel, Pajekkel. Pontok mérete „közöttiség” attribútum szerint. Klikkek, hidak meghatározása

Házi feladat: kapott adatbázis megrajzoltatása különböző programokkal. A gráf értelmezése, elemzések nélkül, „ránézéses” módszerrel..



4. lecke: Sűrűség. (2005. október 20.)

Gyakorlat: kapott adatbázison hálózati sűrűség számítása és a különböző mérőszámok értelmezése az UCINET-ben.

Házi feladat: saját adatbázison sűrűség mérőszámok számítása és értelmezése.



5. lecke: Központiság. Október 27.

Gyakorlat: kapott adatbázison a központiság néhány mérőszáma és azok értelmezése az UCINET-ben.

Házi feladat: kapott vagy saját adatbázison sűrűség mérőszámok számítása és értelmezése.



6. lecke: Strukturális ekvivalencia. November 3.

Gyakorlat: strukturálisan ekvivalens blokkok beazonosítása egy adatbázisban.

Házi feladat: kapott adatbázison CONCOR elemzés lefuttatása és értelmezése.



A kurzus utáni első továbblépésként elsősorban a következő kézikönyvet ajánlom az érdeklődők figyelmébe:

http://faculty.ucr.edu/~hanneman/nettext/







Kapcsolatháló elemző ABC



Ez az ABC egy kalauz kíván lenni a módszertannal ismerkedő kutatók részére. Célja, hogy átsegítse az e-kurzus résztvevőit a kezdeti lépéseken, melyek segítség nélkül meglehetősen nehezek és fárasztóak lennének, és eljuttassa addig a pontig, ahonnan már egyszerűbb az önálló továbblépés. Az ABC az alapoktól kezd, és a lehető legegyszerűbb formában mutat be néhány alapvető elemzési technikát.



1. Az első kérdés: kapcsolati tőke vagy kapcsolatháló elemzés



A kutatás tervezés kulcsfogalmai a következők:



  • Témaválasztás

  • Mintaválasztás kapcsolati tőke elemzés esetén

  • Minél teljesebb körű vizsgálat kapcsolatháló elemzés esetén

  • Kapcsolati tőke elemzések

  • Kapcsolatháló elemzés



Mint minden módszertan követésekor, a kapcsolatháló elemzés során is fontos, hogy a kutató ne a mindenkori módszertani divatokra, hanem elsősorban a téma sajátos adottságaira, tényleges információszükségletére legyen tekintettel a témaválasztáskor.

            A kutatás elején a kutatónak legelőször azt kell eldöntenie, hogy kapcsolatháló, vagy kapcsolati tőke kutatást szeretne-e folytatni. Bár vannak olyan példák, sőt, az Egonet, vagy a Siena programcsomagok révén kész algoritmusok is léteznek, amelyek összekötik a kétfajta elemzési eljárást, mégis célszerűbb, ha a kutató határozottan az egyik, vagy a másik fajta kutatási irány mellett teszi le a voksát. Ha a kapcsolati tőke kutatást választjuk, és egy nagy sokaságból merített reprezentatív mintát elemzünk, akkor általában már nem nyerhetünk teljes hálóra vonatkozó adatokat. A kétfajta kutatási irányt csak úgy lehet összeegyeztetni, ha összefüggő hálóból indulunk ki, ez esetben viszont az ego háló elemzés sokszor nem mond többet, mint ami a háló struktúrájából egyébként is látszik.

            Kapcsolati tőke elemzés esetén az adatokból az analitikus elemzésekhez hasonló módon készíthetünk adatbázist, és „szokásos” módon elemezhetünk, SPSS-szel, vagy más programcsomagokkal.

            Kapcsolatháló elemzés esetén eltérő szemlélettel, másfajta adatokból indulunk ki, és sajátos elemzési technikákat valósítunk meg. A további pontok csak a háló elemzéssel foglalkoznak.







2. Adatgyűjtési technikák



megfontolnivalók:



  • Sok szereplőt kutassunk, vagy keveset?

  • A vizsgálatba bevontak körének meghatározása

  • A mintavétel esélye és veszélyei

  • Kvalitatív adatgyűjtési technikák

  • Kvantitatív adatgyűjtési technikák

  • Dichotóm változók



A kapcsolatháló elemzés egyik kulcskérdése, hogy a kutató hogyan határozza meg azoknak a szereplőknek a körét, amelyekkel foglalkozni akar. Szerencsés helyzetben a vizsgálat tárgya egy megszámlálható és lehetőleg nem túl nagy méretű sokaság. Településkutatás során ilyen „átlátható” sokság lehet például egy kistérség vagy akár egy megye települései, vagy egy nagyobb település városrészei. Sok esetben viszont a kutatás kifejezetten nagy sokaságokra vonatkozik, például egy kistérség gazdasági szereplőire (vállalkozások, cégek, nonprofit szervezetek összessége). Bár a sokaság nem végtelen, nehezen lehetne minden egyes szereplőről adatot gyűjteni, illetve egy ilyen adatgyűjtés nem lenne elég mély, csak formális adatokat tartalmazna, tehát alkalmasint amit nyerünk a HÉVen, elveszítjük a MÁVon.

            Sokan azt gondolják, hogy a kapcsolatháló elemzések azért foglalkoznak előszeretettel kisebb sokasággal, mert a módszertan nem alkalmas nagy adattömeg kezelésére. A valóságban mind az elemző algoritmusok, mind a rendelkezésre álló szoftverek képesek tetszőleges méretű adatbázist kezelni, és adekvát kutatási kérdések esetében vannak is példák rendkívül nagy, akár több millió vagy milliárd elemű hálók vizsgálatára. A kisebb hálók vizsgálatát a társadalmi kérdések esetében inkább az adatgyűjtés fenti sajátságai és elméleti megfontolások indokolják. Természetesen elképzelhetők olyan kutatási kérdések is, ahol érdemes nagy sokasággal foglalkozni. Ha például valaki a testvérvárosi kapcsolatokat akarja kutatni, akkor akár egész Európa valamennyi településére vonatkozóan is viszonylag könnyen jut megbízható adatokhoz az Internetről, és nem kell feltétlenül leszűkítenie a kutatását egyes országokra, vagy a nagyobb városokra.

            Nagyobb sokaság esetében tehát – példánkban: cégvilág, vagy egy nagyobb régió települései – a kutató általában arra kényszerül, hogy valahol meghúzza a kutatása határait (vesd össze a www.socialnetwork.hu oldalon Kürtösi Zsófia írásával). Településkutatás során jellemzően a következő szempontok alapján szokták ezt megtenni:

- legjelentősebb szereplők (például: az első 500 legnagyobb árbevételű cég, vagy 1000 lakos feletti települések),

- egy kiválasztott, szorosan összetartozó alcsoport, melynek tagjai egy csoportba tartozónak tartják magukat, és ezt formálisan vagy informálisan kifejezik (például kistérségi önkormányzati szövetség tagjai, vagy egy gazdasági kartell)

- egy központ köré szerveződő, hasonló helyzetű (de egymással nem feltétlenül kapcsolatban álló) blokk, például egy nagyvállalat és beszállítói, vagy egy agglomerációs övezet

- hólabda módszer: a választott sokaság néhány tetszőlegesen választott tagjától kiindulva, az ő kapcsolataikon továbbhaladva addig folytatjuk a kutatást, amíg a kapcsolati szálak összeérnek. Ezzel biztosítjuk, hogy a legjelentősebb szereplők benne legyenek a vizsgálatban, ugyanakkor eljuthatunk a kapcsolatháló periférikus helyzetű szereplőjéhez is. A módszer veszélye, hogy egész blokkok maradhatnak ki a vizsgálatból, központi szereplőjükkel együtt.



A fentieken kívül természetesen további szempontok is elképzelhetők a vizsgálandó sokaság lehatárolására.



A mintavétel, mint korábban hangsúlyoztuk, alapvetően az ego háló kutatások eszköze. Ennek ellenére egy reprezentatív mintából származó adatok is árulkodhatnak a teljes háló néhány sajátságáról, becsülhető például a kapcsolatháló sűrűsége. Az ilyen becslésekkel azonban óvatosan kell bánni. Barabási Albert László kutatásai épp arra világítottak rá, hogy a skálafüggetlen hálóknak néhány, sok kapcsolattal rendelkező pont a központja, melyek kis valószínűséggel kerülnek be egy reprezentatív mintába, viszont meghatározók a háló struktúráját tekintve (a témával kapcsolatban lásd a recenzót).



A mintavétel módja nagyban befolyásolja az adatgyűjtés eszközeit. Kisebb sokaságnál általában a kvalitatív technikák adekvátabbak, segítségükkel a kapcsolatok megléte vagy épp’ hiánya mellett kideríthető azok tényleges tartalma, kölcsönös jellege, stb. Településkutatás során, intézményközi kapcsolatok (például helyi önkormányzatok, nonprofit szervezetek, stb.) vizsgálatakor az interjúsorozat gyakran hoz meglepő eredményeket. Sok együttműködés csak szóbeli megegyezésen, pontosabban egy hagyományos bizalmi kapcsolaton alapul, de ennek ellenkezőjére is találhatunk példát, hogy a két település vagy a két polgármester közötti rossz viszony miatt nem lehet tartalommal megtölteni az írásos megállapodásokat. A résztvevő megfigyelés is sokszor lehet hasznos eszköz, például településközi vagy városrészek közti forgalom vizsgálatakor érdemes megfigyelni, merre mennek reggel és este az emberek, velük együtt bejárni a jellemző útvonalakat, stb.

            Nagyobb sokaságnál általában nincs lehetőség puha adatgyűjtési technikákra, a kérdőív, vagy valamilyen nyilvános adatbázis felhasználása lehet járható út. Kérdőív esetében nem érdemes a kapcsolat tartalmával és mélységével foglalkozni. Az olyan kérdések, mint a „Mennyire érzi közel önhöz a rokonait?” jellemzően sutára sikerednek. A „Kik a legfontosabb üzleti partnerei/vevői?” kérdésre az esetek többségében ad hoc, megbízhatatlan válaszokat kapunk. A puha kérdéseket ezúttal is bízzuk inkább a puha technikákra: jobb egy világos és egyszerű kérdőív mellett egy kiegészítő, de szűkebb körű interjúsorozatot folytatni, mint a kérdőívet puhítani. A kérdőív kérdései legyenek világosak és félreérthetetlenek, lehetőség szerint csak arra kérdezzenek rá, hogy van-e kapcsolat az adott szereplővel a vizsgált szempont szerint, vagy nincs. Ha mások által gyűjtött adatokból indulunk ki (pl. cégbírósági adatok, sajtóhírek, szervezeti tagságok), hasonlóan „egyszerű” adatokat kell keresnünk.

            A „kemény” technikák révén is vizsgálhatók érzékeny kérdések. Az interlock kutatások például azzal foglalkoznak, hogy kik jelentenek személyükben kapcsolatot az intézmények között, azaz vannak-e olyan emberek, akik egy politikai csoport képviselőjeként több cég felügyelő bizottságának is tagjai, bár a szervezetek között nincs formális kapcsolat. A települések vagy intézmények közötti potenciális (kölcsönösen előnyös) együttműködések, a megkötött keretegyezmények és a tényleges együttműködések egybevetése szintén érdekes eredményeket hozhat.



Már adatfelvételkor tekintettel kell lennünk a későbbi elemzési technikákra, és az interpretációra. Általában akkor elemezhető és interpretálható könnyen az eredmény, ha az adatok dichotóm (kétértékű) változó azaz 0 vagy 1 értéket vesznek fel. Az 1 értelme, hogy van kapcsolat a két szereplő között, a 0 pedig, hogy nincs. Sok elemző eljárás értékét befolyásolják a (0-1)-től eltérő értékek. Ez néhány esetben elemzési többletet jelenthet, legtöbbször viszont érvénytelen eredményekhez vezet. Jelen kötet csak dichotóm változókkal végzett elemzések bemutatására vállalkozik, elsősorban nem terjedelmi okok miatt, hanem azért, mert gyakorlatban ritkán éri meg mást használni. A (0-1)-től eltérő értékeket, például negatív számokat sokan a kapcsolat erősségének vagy irányának jelölésére szeretnék használni. A kapcsolat erőssége többnyire nehezen definiálható, ordinális skálán értékelhető fogalom, statisztikai elemzésbe nem érdemes bevonni. Ha a kapcsolat erősségét a rétegezettséggel definiáljuk (hány különböző minőségű kapcsolatot ápol egymással két szereplő, például egyszerre barát és kollega) akkor javasolt inkább a különböző szempontok szerint egy-egy újabb mátrixot készíteni, és mindegyikben dichotóm változókkal jelölni, hogy van-e vagy nincs kapcsolat. Ha a kapcsolat irányát akarjuk jelölni, akkor ugyanabban a mátrixban a főátló alatti vagy feletti értékeket kell kitölteni, aszimmetrikus módon. Összességében tehát az adatgyűjtés során a kapcsolat meglétét kell kutatni, a kapcsolat mélységét és tartalmát viszont inkább kvalitatív módon érdemes vizsgálni, és leíró jelleggel, elemzés nélkül interpretálni.





3. Adatbázis összeállítása



A következő pontok megírásánál arra voltunk tekintettel, hogy a kapcsolatháló elemzésben egészen járatlan kutató a legelső lépésektől kezdhesse az ismerkedést az adatbázis összeállításával és az elemzéssel. Az egyszerűség kedvéért a példákat a kapcsolatháló elemzésben jelenleg legelterjedtebb programcsomag, a Ucinet 6 (Beta, azaz kísérleti) verzióján mutatjuk be. Az ismerkedést megkönnyíti, ha az olvasó otthon letölti magának a programcsomagot – a mindenkori kísérleti verzió ingyen hozzáférhető – és úgy követi a lépéseket.



            Az adatbázis összeállításánál felmerülő legfontosabb kérdések a következők:



  • Adatbázis tervezése

  • Keret fájl elkészítése

  • A kapcsolatok értelme

  • Szimmetrikus és aszimmetrikus mátrix

  • Sor, oszlop

  • Adatbevitel



A leendő adatbázis kerettáblája már akkor felvázolható, amikor meghatároztuk a szereplőket, de még mielőtt elkezdenénk adatokat gyűjteni.

            A kapcsolatháló adatbázis kialakításánál legtöbb esetben egy kvadratikus (négyzetes) mátrix kialakítására kell törekedni. Kvadratikus mátrixunk sorai és oszlopai ugyanazokra a szereplőkre vonatkozzanak, a mátrix értékei pedig a köztük levő kapcsolatot mutassák. A mátrix elemei közötti kapcsolat a sorból mutat az oszlop felé.

            Elképzelhetők olyan vizsgálatok, mikor nem az összes kapcsolat érdekel bennünket, hanem csak néhány meghatározott ponthoz való kapcsolódás (néhány kiemelt hálózati pont felé irányuló kapcsolat). Ilyenkor néhány oszlopot (vagy néhány kivétellel az összes oszlopot) el lehet hagyni. Ez azonban gyakorlatlan kutatóknak nem javasolt, mert bizonyos elemzési algoritmusok csak n*n-es, azaz kvadratikus mátrixokon futnak, vagy csak azokra adnak érvényes eredményt. A kezdő kutatók készítsenek inkább n*n-es adatmátrixot, és legfeljebb bizonyos oszlopokat vagy sorokat töltsenek fel 0-val.

            Az adattábla első sora és első oszlopa egyaránt az első elemre vonatkozik. Értelemszerűen az első sor és oszlop közötti kapcsolat (önmagával való kapcsolat) nem értelmezendő információ, ezért ez 0 értéket kap. Mivel ez igaz a 2. szereplő önmagával való kapcsolatra is, a mátrix főátlója nullákból áll. Összességében a mátrix kerettáblája így néz ki:





1

2

...

n

1

0







2



0





...





0



n







0



Ha később Ucinet-et szeretnénk használni az elemzéskor, célszerű rögtön ebbe írni az adatokat, mert az adatok ugyan másolhatók, de a keretek nem. Ha más adatbázis-kezelőben dolgozunk, akkor is hasonló mátrixot kell készítenünk. A keretfájl elkészítéséhez először nyissuk meg a Ucinet programot.





7. 1. ábra: a Ucinet programcsomag menüsora és ikonsora.





Kattintsunk az ikonok közül a táblázatra. A megjelenő új ablak a Ucinet adatbázis kezelő. A táblázat szélére kattintva a nevet, a közepébe az értéket írhatjuk. A szoftver nem ismeri a magyar hosszú ő és ű betűket, az egységes írásmód végett a nevek lehetőleg csak az angol ABC karaktereit tartalmazzák. Kezdésképpen, amíg nincsenek adataink, a főátlót írjuk tele 0-val. A főátlót képező 0-kat azért érdemes beírni az elején a keretfájlba, mert később, adatbevitelkor (különösen nagyobb táblázatoknál) segít megtalálni, hogy hol is tartunk. Példaként egy régebbi munkánk, a kőszegi kistérség településközi kapcsolatainak adatait használom fel[1].



A Ucinet adatbázis-kezelő képe







Ha eddig nem tettük, itt az ideje, hogy elgondolkodjunk, milyen típusú kapcsolatokat definiálunk a szereplők között. Térségek vizsgálatakor például kérdés lehet, hogy honnan hová járnak dolgozni az emberek, hová költöznek lakni, vagy mely települések tartanak fenn valamilyen közös intézményt, stb. Mindezekre az esetekre majd egy-egy újabb mátrixot kell kitölteni. Egy településkutatás során – a mindenkori kutatási kérdésektől függően – 8-10, vagy több adatmátrixot is létrehozhatunk. Célszerű olyan beszédes fájlnevet adni, amiből könnyen ráismerünk a kapcsolat jellegére. A „varos4.##h” név helyett például javasolt „napiingazas.##h” nevet adni. Ez a tanács szájbarágósnak tűnhet, ezért leszögezem: tisztában vagyok azzal, hogy Ön, kedves olvasó, látott már számítógépet és adott már fájlneveket. A Ucinet programnál az adatmátrix elnevezésének azért van különös jelentősége, mert elemzés során az adatbázist nem nyitjuk meg, viszont minden egyes parancs során meg kell adni a hivatkozást arra a fájlra, amin az elemzést el kívánjuk végeztetni. Más adatbázis-kezelőknél ez nincs feltétlenül így: ott általában megnyitunk egy fájlt, a nekünk tetsző szempontok szerint elemezzük, majd a végén bezárjuk, és semmiképp sem kell minden egyes parancshoz kikeresni az adatbázist.

            Egy-egy adatmátrix kitöltéséhez először azt kell eldöntenünk, hogy szimmetrikus vagy aszimmetrikus módot használjunk. Az aszimmetrikus módnál van értelme a kapcsolat irányának, a szimmetrikusnál nem beszélhetünk irányokról. Például rokonság esetében a szülő-gyerek kapcsolat aszimmetrikus, míg a „házastárs” vagy „unokatestvér” szimmetrikus. Cégvilágban a partneri kapcsolat szimmetrikus, a beszállítói aszimmetrikus, míg települések között az úthálózat mindig szimmetrikus, a forgalom azonban lehet aszimmetrikus kapcsolat.

            A kapcsolatok beírásakor a szabály: „sor, oszlop”, azaz a sorból mutat a kapcsolat az oszlop felé. Az alábbi egyszerű gráf például a következőképp néz ki mátrix formában:



7.2-es ábra: kapcsolatok jelölése adatmátrixban és gráf formában





1

2

3

4

           1                     2

1

0

1



1



2



0







3





0

1

           3                   4

4





1

0





Az adatbevitel során először mentsük el a keretfájlt új néven, majd válasszuk ki a szimmetrikus/aszimmetrikus (normal) üzemmódot a Ucinet adatbázis-kezelőjében, a képernyő bal oldalán. Ez szimmetrikus módban némiképp megkönnyíti az adatbevitelt: a sor-oszlop kombinációt beírva megjelenik az oszlop-sor változat is. Újabb programverziók az üres helyeket automatikusan 0-ként kezelik, ezért csak az 1 értékeket kell beírni, oda, ahol van kapcsolat.

            A Ucinet egy-egy mátrixból két fájlt készít, .##h és .##d kiterjesztéssel. Megnyitáskor csak a .##h fájlok láthatók. A fájlok csak néhány kapcsolatháló elemző programmal kompatibilisek, kölcsönösségi alapon. A program nem tud más kiterjesztésű, így például .xls vagy .sav fájlokat megnyitni. Ennek ellenére az adatokat bármely más adatbázis-kezelő szoftverbe is begépelhetjük. Ha összeállt az adatbázisunk, akkor egyszerűen másolás-beillesztés paranccsal áttehető a Ucinet keretfájlba.





4. Vizualizáció



A begépelt adatbázist érdemes vizuálisan is megjeleníteni, azaz felvázolni egy gráfot. Az egyszerű hálókat mind a kutatónak, mind pedig a későbbi olvasóknak könnyebb grafikusan, gráf formában áttekinteni, mint mátrix alakban. E helyütt a gráfok rajzolásának gyakorlati teendőit vesszük számba.



A kapcsolatháló grafikai képének felvázolása sokszor a kutató számára is adhat ötleteket, érdemes az elemzést ezzel kezdeni. Először is zárjuk be az elkészített adatmátrixokat, majd a Ucinet menü ikonjai közül válasszuk ki az utolsó előtti ikont (NetDraw; lásd 1. ábra.). Erre kattintva egy újabb ablak jelenik meg. Itt válasszuk a File – Open – Ucinet Dataset – Network menüt, (vagy kattintsunk egyet a nyitott fájl ikonra), ekkor egy újabb kisablak jelenik meg. Válasszuk ki az egyik adatbázisunkat, és nyomjunk egy Open-t. A Netdraw válaszul megrajzolja a kapcsolatháló képét.



7. 3. ábra. Rajzolás NetDraw-val. Példa: honnan hová jártak dolgozni az emberek a kőszegi kistérségben, 1998-ban.





Az ábrára rátekintve látható, hogy a kistérség munkahely szempontból erősen centralizált. A központi szereplők Kőszeg, kisebb mértékben Lukácsháza, illetve Szombathely. Szombathely természetesen nem a kistérség része, azért szerepel az adatbázisban, mert jelentős elszívó hatást gyakorol a helyi munkaerőpiacra[2]. Az ábráról az is leolvasható, hogy mely településekről járnak az emberek Kőszegre dolgozni, melyekről Kőszegre és Lukácsházára egyaránt, stb.

A képről azért olvasható le ez a sok információ, mert a NetDraw olyan szoftver, amely rajzolás közben elemez is: ismétlődő műveletek (iterációk) sorát hajtja végre, hogy végül az egymáshoz hasonló helyzetű szereplők kerüljenek egymás mellé. Alapértelmezésben a központi szereplők kerülnek középre, körülöttük helyezkednek el a hozzájuk kapcsolódó szereplők, az ugyanahhoz a taghoz kapcsolódó szereplők egymás mellé, az elszigeteltek pedig a bal felső sarokba kerülnek. Ha játszunk az ikonsoron, akkor átrendezhetjük a grafikai képet más elvek szerint, például úgy, hogy körben legyenek a szereplők, vagy sokdimenziós skálázás szerint csoportokba osztva. Kézzel is belekontárkodhatunk a rajzba, például egérrel megfogva a pontokat arrébb húzhatjuk, ilyenkor természetesen a kapcsolati szálak is megnyúlnak. Ha a kép olyan, amilyet szeretnénk, elmenthetjük kép fájlként (Save diagram as).

A grafikai kép alapján kialakuló sejtésünket természetesen matematikai-statisztikai elemző módszerekkel is igazolnunk kell. A példában szereplő kis elemszám esetén „ránézéses módszerrel” is kialakulhatnak sejtéseink, de nagyobb elemszám, több száz vagy több ezer kapcsolat esetén a grafikai kép átláthatatlan, ezért még a sejtéseket is mátrix alapú elemzésekre kell alapozni.



Míg a NetDraw kifejezetten grafikai programcsomag, korlátozott elemző lehetőségekkel, a Szlovéniában fejlesztett Pajek alapvetően egy matematikai-statisztikai szoftver, amely elsősorban, (de nem kizárólag) kapcsolatháló elemzést tud végezni, és ráadásul hasonló grafikai lehetőségeket biztosít, mint a Net-Draw. A Ucinet ikonsorából a „mérges pókra” kattintva egy új ablak bukkan fel, Export to Pajek címmel. A legfelső sor (import dataset) melletti három pontra kattintva megkereshetjük és kiválaszthatjuk a kívánt adatbázist. Ezt jóváhagyjuk (OK), majd a engedélyezzük a Pajek betöltését. Ekkor két újabb ablak jelenik meg, melyek közül a Pajek feliratút kell választanunk. Ennek felső sorában látható, hogy a program behívta a keresett adatbázist. Pajekben elemezhetnénk is az adatokat, de a Pajek elemzési lehetőségeivel jelen kötet nem foglalkozik. Grafikai ábrázolásra a menüsor Draw – Draw menüjét kell választani. Erre kattintva egy újabb ablak jelenik meg, felül menüsor, alatta szürke alapon hasonló ábra, mint korábban. A Pajek alapvetően nagy hálók elemzésére és rajzolására alkalmas szoftver, ezért a grafika alapbeállításként kis pontocskákat rajzol, és nem tüntet fel címkéket. Ha ezen változtatni szeretnénk, az Options menüben válogathatunk a különböző beállítási lehetőségek között: címkék, irányok, méretek beállítása, stb.. A kész képet végül Export menüpont alól menthetjük el grafikai formátumban.



7. 3. ábra. Rajzolás Pajek-kel. Példa: honnan hová jártak dolgozni az emberek a kőszegi kistérségben, 1998-ban.





 A Mage programcsomagot eredetileg mikrobiológiai kutatások segítésére hozták létre. A biokémia szerves vegyületei hosszú és összetett láncokat alkotnak, amelyeket a kutatóknak nehéz volt elképzelniük. A molekula makettje nagy segítség a kutatóknak, hiszen meg lehet nézni, elforgatni, értelmezni az egyes atomok helyét. A Mage alapvetően térbeli láncolatok makettjét készíti el, és egy kis képernyőn bemutatja egy vetületét. A Mage ábra háromdimenziós hatású és forgatható, az egyes vetületek kép fájlként menthetők. A könnyebb érthetőség kedvéért az egyes szereplők címkézhetők.

            A Mage A Ucinet ikonsorából a kör alakú hálóra kattintva hívható be, a Pajek-hez hasonló módon. A megjelenő program közepén fekete alapon látható az ábra, jobb szélén a menüsor. A menüvel ki-be kapcsolhatjuk a címkék, a pontok vagy az élek feltüntetését, állíthatjuk a kép kontrasztosságát, ráközelíthetünk egy részletre. A fekete alaphoz nyúlva elforgathatjuk a képet, és más nézőpontból csodálkozhatunk rá. A gráf formáján változtatni nem tudunk, azaz a pontok nem helyezhetők át. Ez főleg akkor gond, ha egy nagy sűrűségű hálóban van néhány izolált szereplő. A Mage grafikai algoritmusa a távoli szereplőket külön csoportnak tekinti, és a teret egyenlően osztja el a csoportok között. Ennek eredményeképp a sűrű hálót egy kis csomóba zsúfolja a képernyő közepén, amelyre erősen ráközelítve sem tudunk kivenni semmit. A Mage ezért főleg akkor használható, ha nem túl nagy elemszámú, viszonylag kis sűrűségű hálót akarunk ábrázolni, amelyben az elszigetelt, azaz kapcsolat nélküli szereplőket nem tüntetjük fel. A Mage programot nem csak azért érdemes használni, mert több oldalról enged rácsodálkozni a hálóra, hanem azért is, mert a szép 3D grafikák jól mutatnak a készítendő tanulmányban.

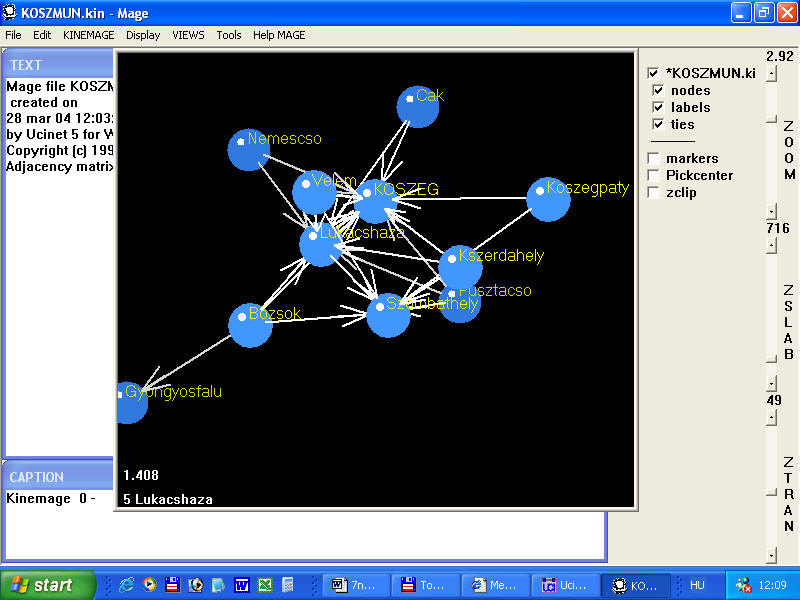

7.5. ábra: Mage program. Példa: honnan hová költöznek az emberek a kőszegi kistérségben.









 A vizualizáció szerepe elsősorban az, hogy kutatási eredményt egyszerű, érthető formában közzétegyük. A 7.2. ábra egy négy elemű háló tagjait mutatta be gráf és mátrix formában. Meggyőződhetünk róla, hogy a gráf első ránézésre sokkal többet mond, mint egy mátrix. A gráfoknak ez a sajátsága különösen alkalmazott kutatásnál előny. Egy fejlesztési terv esetében a megrendelő és a műszaki kollegák várhatóan nem fognak elmélyülni adatmátrixok értelmezésében, könnyen átlátható, világos közléseket várnak.

            A gráf akkor hasznos, ha pontosan azt tükrözi, amit mondani akarunk. Először tehát el kell döntenünk, milyen üzenetet akarunk sugallni az elemzések alapján. Az elemzési szakasz után érdemes új, beszédes ábrákat készíteni, amelyek kihasználják a bemutatott szoftverek kisegítő grafikai lehetőségeit, változtatnak a gráf alakján, színein és feliratozásán.





5. Sűrűség mérés



Kis hálózati csoportok esetében a kapcsolati ábra megtekintésekor már többnyire vannak sejtéseink a háló struktúrájáról. Ilyenkor a különböző számításoknak az a szerepe, hogy megerősítsen vagy épp’ ellenkezőleg, elbizonytalanítson bennünket. Nagy elemszám (nagy méretű háló) esetén viszont a sejtéseink is csak az elemző eljárások során alakulhatnak ki. A következőkben egy kis elemszámú példán mutatjuk be a sűrűség néhány mérőszámát, az előző oldalakról már ismert, a kőszegi kistérségben a munkaerő napi ingázását mutató adatmátrix alapján. Kulcsfogalmak:



  • Sűrűség (density)

  • Kapcsolatháló sűrűsége

  • Ego háló sűrűség



A háló sűrűsége a lehetséges és a létező kapcsolatok arányát jelenti. Egy n elemű hálóban a lehetséges kapcsolatok száma n*(n-1). Ha minden lehetséges kapcsolat valóban létezik, azaz mindenki kapcsolatban áll mindenkivel, akkor a sűrűség értéke 1. A „0” sűrűség érték azt jelenti, hogy senki sem áll kapcsolatban senkivel. A sűrűség értéke mindig 0 és 1 közötti szám, melynek magasabb értékei nagyobb hálózati sűrűséget jeleznek.

            A teljes háló sűrűségéhez hasonló módon számolhatjuk ki az egyes pontok sűrűségét, ami az egyes pontok tényleges kapcsolata az összes lehetséges kapcsolatukhoz képest. A mátrix, mint korábban írtuk, lehet szimmetrikus vagy aszimmetrikus, attól függően, hogy a kapcsolatok irányítottak vagy sem. Aszimmetrikus mátrix esetén el kell döntenünk, hogy oszlopok vagy sorok, azaz a beérkező vagy a kifutó kapcsolatok alapján szeretnénk-e a pontok sűrűségét mérni. Az egyes szereplők kapcsolatainak számát egyébként a szakma nyelvén foknak, a beérkező és kifelé mutató kapcsolatok számát pedig kifoknak és befoknak mondjuk.

            A Ucinet programcsomag menüjében a Tools – Statistics – Unvariate paranccsal választhatjuk ki a sűrűség számítását. A megjelenő ablak második sorában választhatjuk ki, hogy a teljes mátrix sűrűségét kérjük-e le, vagy az egyes elemekét, sorok vagy oszlopok szerint. A következő Ucinet jelentés a teljes mátrixra vonatkozó legfontosabb adatokat tartalmazza. Az adatbázis a kőszegi kistérség lakosainak napi ingázására vonatkozik, azaz azt mutatja, hogy mely településről hova járnak az emberek dolgozni.



UNIVARIATE STATISTICS

--------------------------------------------------------------------------------



Dimension:                    MATRIX

Diagonal valid?               NO

Input dataset:                D:\...\KOSZMUN



Descriptive Statistics



                    1

              -------

  1     Mean    0.135

  2  Std Dev    0.341

  3      Sum   21.000

  4 Variance    0.116

  5      SSQ   21.000

  6    MCSSQ   18.173

  7 Euc Norm    4.583

  8  Minimum    0.000

  9  Maximum    1.000

 10 N of Obs  156.000



Statistics saved as dataset   D:\...\UnivariateStats



----------------------------------------

Running time:  00:00:01

Output generated:  28 mar 04 21:11:25

Copyright (c) 1999-2004 Analytic Technologies



A táblázat feletti három sor közül az egyik (Diagonal valid? No) azt jelzi, hogy a főátlót, azaz a magával való kapcsolatot, jelen esetben a saját településén dolgozó munkavállalót nem értelmezzük.

            A jelentés táblázatának első értéke (átlag, mean) a sűrűség. Értéke, 0,135 azt mutatja, hogy a lehetséges kapcsolatok 13,5%-a létezik a valóságban. A kőszegi kistérségi napi ingázásra vonatkozóan ez azt jelenti, hogy a legtöbb településről nem járnak át a többi településre, a lehetséges ingázási utak 87%-a valóságban nem létezik.

            Az adatok (standard) szórása (Std. Dev.) azt jelzi, mekkora különbségek mutatkoznak e téren az egyes települések között. Ha a kapcsolatok egyenlően oszlanának meg, azaz példánkban minden településre ugyanannyi helyről jönnének dolgozni az emberek és viszont, akkor a szórás 0 lenne. A szórás értéke az átlaghoz képest értelmezhető. Jelen esetben a szórás 0,341, azaz az átlag két-háromszorosa, ez extrém nagynak számít, azaz a kapcsolatok rendkívül egyenlőtlenül oszlanak meg. Ez példánkban azt jelenti, hogy a kistérség települései egyenlőtlenül szerepelnek a munkaerőpiacon.

            A „sum” a kapcsolatok összes számát mutatja, jelen esetben 21 kapcsolat van a települések között. Ez alapján a sűrűség értékét számológéppel is könnyen kiszámolhatnánk: Sűrűség érték = létező/lehetséges / kapcsolatok, azaz a 13 település esetében 21 / 13*12 = 0,1346.

            Az oszlop utolsó értéke, az esetszám (N. of observations), kapcsolatháló elemzésről lévén szó nem a szereplőkre, hanem a kapcsolatokra vonatkozik. 13 település esetén a diád kapcsolatok száma n*n-1, azaz 13*12, jelen esetben 156.



            A többi információtól általában eltekinthetünk. A variancia a szórás négyzete, a négyzetes összeg (Ssq: sum of squares) dichotóm változó esetén ugyanaz, mint a „sum”, a minimum és maximum érték pedig értelemszerűen 0 és 1, hiszen csak ez a két érték szerepel az adatmátrixunkban.

            Ha nem csak 0 és 1 értékek vannak az adatbázisban, akkor a sűrűséget számító algoritmus nem működik helyesen, azaz nem a lehetséges és a valós kapcsolatok arányát fogja mutatni, hanem egy értelmezhetetlen eredményt. Érdemes kipróbálni, mennyire más eredmények jönnek ki, ha egy egyszerű adatbázisban az egyesek helyére más értékeket írunk. Ez egyébként a jelen fejezetben ismertetett valamennyi eljárásra igaz, mindegyik csak dichotóm változókkal működik helyesen.

            A bemutatott példa egy kistérség 13 településére vonatkozott. Most képzeljük el, hogy egy óriási sokaság esetében hasonló eredményt kapunk. Nyilvánvaló, hogy a kapott információ nem mondana sokat, de sugalmazhat például egy olyan kérdést, hogy ha valóban egyenlőtlenül oszlanak el a kapcsolatok a szereplők között, akkor vajon melyek a kapcsolati központok. Kérdés lehet még, hogy a többi szereplő egyformán periférikus helyzetű-e, vagy köztük is mutatkoznak különbségek. Lefordítva a kistérségi problémára: egy munkaerő-piaci központ van a térségben, vagy több, és van-e különbség napi ingázás tekintetében az egyes települések között. A kérdés megválaszolásában segít az ego háló sűrűség vizsgálat.

            Ego háló sűrűség mérésnél döntés kérdése, hogy sorok vagy oszlopok, azaz kifok vagy befok alapján vizsgálódunk. Ha – példánkban – arra vagyunk kíváncsiak, hogy mely település a munkaerő-piaci központ, hová járnak az emberek dolgozni, akkor oszlopok szerinti statisztikát kell kérni.



Dimension:                    COLUMNS

Diagonal valid?               NO

Input dataset:                D:\...\KOSZMUN



Descriptive Statistics



                   1      2      3      4      5      6      7      8      9     10     11     12     13

              Koszeg Puszta Nemesc Gyongy Lukacs Horvat  Velem    Cak Bozsok Kszerd Kdoros KOSZEG Szomba

              ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------ ------

  1     Mean   0.000  0.000  0.000  0.083  0.500  0.000  0.000  0.000  0.000  0.000  0.000  0.667  0.500

  2  Std Dev   0.000  0.000  0.000  0.276  0.500  0.000  0.000  0.000  0.000  0.000  0.000  0.471  0.500

  3      Sum   0.000  0.000  0.000  1.000  6.000  0.000  0.000  0.000  0.000  0.000  0.000  8.000  6.000

  4 Variance   0.000  0.000  0.000  0.076  0.250  0.000  0.000  0.000  0.000  0.000  0.000  0.222  0.250

  5      SSQ   0.000  0.000  0.000  1.000  6.000  0.000  0.000  0.000  0.000  0.000  0.000  8.000  6.000

  6    MCSSQ   0.000  0.000  0.000  0.917  3.000  0.000  0.000  0.000  0.000  0.000  0.000  2.667  3.000

  7 Euc Norm   0.000  0.000  0.000  1.000  2.449  0.000  0.000  0.000  0.000  0.000  0.000  2.828  2.449

  8  Minimum   0.000  0.000  0.000  0.000  0.000  0.000  0.000  0.000  0.000  0.000  0.000  0.000  0.000

  9  Maximum   0.000  0.000  0.000  1.000  1.000  0.000  0.000  0.000  0.000  0.000  0.000  1.000  1.000

 10 N of Obs  12.000 12.000 12.000 12.000 12.000 12.000 12.000 12.000 12.000 12.000 12.000 12.000 12.000





Az adattáblából látszik, hogy Kőszeg befok szerinti sűrűsége 66,7%-os, azaz a kistérség településeinek kétharmadáról járnak be emberek Kőszegre dolgozni. A települések feléről járnak Szombathelyre, és szintén feléről Lukácsházára. A többi településre gyakorlatilag nem járnak sehonnan, a napi ingázás a központok felé egyirányú.







6. Központiság mérése



Az ego háló sűrűséghez hasonló elven működnek a központiság (centralitás) mérőszámai is. A sűrűség a lehetséges és a valós kapcsolatok arányát méri, a központiság pedig azt, hogy a valóban létező kapcsolatok közül mennyit birtokol az adott szereplő. Könnyen belátható, hogy központiságot alapvetően ego háló elemzésére találták ki: teljes háló esetén a valós kapcsolatok arányát saját magához kellene hasonlítani, azaz az értéke egy lenne. A központiság elsősorban ego háló sajátságot mér, bár teljes hálóra vonatkozó információkat is tartalmaz. Kulcskifejezések:



  • Központiság (centrality)

  • Fok

  • Freeman fokszám

  • Közelség

  • Közöttiség

  • Sajátvektor

  • Bonachich hatalmi mutató (Bonachich power)



A központiság legkézenfekvőbb mérőszáma az egyes pontok kapcsolatainak (fokainak) számát viszonyítja az összes kapcsolathoz. Ezt fokszám-központiságnak (degree centrality) nevezzük. A mérőszámot a szociológus Linton Freeman (1979[1]) finomította tovább, a gyakorlatban általában Freeman fokszám központiságot (Freeman’ s degree centrality) használunk.

            Irányított kapcsolatok esetén a fokszám alapján olyan kijelentést is tehetünk, hogy mely szereplőnek nagy a presztízse (amelyiknek nagyobb a befoka, mint a kifoka), vagy a befolyása (nagyobb kifok, mint befok).

            A fokszám központiságon kívül több különböző mérőszám áll rendelkezésre. A Ucinet-tel is végezhető műveletek közül az (angol nevükön) reach centrality, flow betweenness, power, information és influence centrality mérőszámokkal jelen fejezetben terjedelmi okokból nem foglalkozunk, de a kötet szöveggyűjteményében Kürtösi Zsófia írása röviden beszámol róluk. Ugyanott található a továbbiakban értelmezésre kerülő eljárások részletesebb bemutatása is matematikai formulákkal, etc.

            A következő eredményt a szokásos adatmátrixból nyertük a kőszegi kistérség ingázóiról. A Ucinet menüsorából a Network – Centrality – Multiple measures parancsot adtuk ki. Ekkor négy különböző algoritmus: Freeman fokszám (degree), közelség (closeness), közöttiség (betweenness) és sajátvektor (eigenvector) alapján számol a program központiságot.





MULTIPLE CENTRALITY MEASURES

--------------------------------------------------------------------------------



Input dataset:                D:\...\KOSZMUN

Output centrality measures:   D:\...\Centrality



Normalized Centrality Measures



                              1            2            3            4

                         Degree    Closeness  Betweenness  Eigenvector

                   ------------ ------------ ------------ ------------

  1    Koszegpaty        16.667       26.667        0.253       24.394

  2     Pusztacso        25.000       27.273        0.253       38.828

  3      Nemescso        16.667       26.667        0.000       27.851

  4  Gyongyosfalu         8.333       23.529        0.000        8.501

  5    Lukacshaza        66.667       31.579       16.162       68.943

  6 Horvatzsidany         0.000        7.692        0.000        0.000

  7         Velem        25.000       27.273        0.253       38.828

  8           Cak        16.667       26.667        0.000       27.851

  9        Bozsok        33.333       28.571       13.889       40.607

 10   Kszerdahely        25.000       27.273        0.253       38.828

 11     Kdoroszlo         0.000        7.692        0.000        0.000

 12        KOSZEG        66.667       31.579       20.455       64.090

 13   Szombathely        50.000       30.000        9.091       52.429



Az eljárás során az algoritmus a kapcsolatok irányát nem vonja be az elemzésbe, azaz a mátrixot szimmetrikussá teszi. Emiatt az eljárás – mint látni fogjuk – gyakorlatilag alkalmatlan a konkrét példa elemzésére, azaz a kistérségi munkaerő-piaci kapcsolatok vizsgálatára.

            Ti, akik ezt olvassátok, a túlnyomórészt önállóan képezik tovább magukat. Az autodidakta tanulás során az ember jobbára a hibáiból tanul, ha feltűnik neki, hogy az elemzés értékei ellentmondanak a józan ész szerint várható eredményeknek. Jelen „rossz” példa remélhetően életszagúbb, és ezért többet lehet tanulni belőle, mint egy adekvát elemzésből. A „rossz elemzések” után egy „jó” elemzést is bemutatunk, de azt már csak egyetlen mérési eljárással.



A Freeman fokszámon alapuló központiság eljárásnál a legnagyobb megfigyelt fok mínusz az összes többi fok különbségeinek összegét osztjuk az elméletileg lehetséges legnagyobb különbséggel. Az együttható normalizált, értéke akkor egy, ha egy központi szereplő tart össze egy hálót, és nulla, ha minden szereplőnek épp ugyanannyi kapcsolata van. (Gyakorlatlan kutatóknak általában könnyebb a nem normalizált adatokból kiindulni, azaz számszerűen vizsgálni a ki- és befokokat.) Az eredmények alapján Kőszeg és Lukácsháza kiterjedtebb helyi munkaerőpiaci hálóval rendelkezik, mint Szombathely. Egyes falvak 0,25 – 0,33, mások 0,16 értékkel rendelkeznek. A eredmények alapján Kőszeg központisága nem tűnik olyan kiugróan nagynak, mint a sűrűség eredmények alapján. Az eredmények egy kiegyensúlyozott munkaerő-piacról árulkodnak, ahol sokan sokfelé járnak munkába. Fogjunk gyanút! Ezek a furcsa eredmények a kapcsolatok szimmetrikussá alakítása miatt jönnek ki. A valóságban Lukácsházára épp ennyi településről járnak dolgozni, mint Szombathelyre, csak éppen Lukácsházáról is járnak el dolgozni, amit a szimmetrikus elemzés egybemos. Az elemzési algoritmus csökkenti Kőszeg vezető szerepét is: ugyan a kistérségben valamennyi szinte településsel van kapcsolata, de a többi településnek is van jellemzően 2-3 kapcsolata, így az előny nem kiugró. Attól lenne kiugró, ha a kapcsolatok irányát is figyelembe vennénk, és kiderülne, hogy Kőszeg valamennyi kapcsolata felé mutat (befok), a többi településé pedig kifok.

            A fokszám központiság első kritikája azt fogalmazta meg, hogy a mérőszám csak a közvetlen kapcsolatokat méri, figyelmen kívül hagyva a „kapcsolat kapcsolatait”. Két pont geodézikus távolsága azt jelenti, hogy a két pont hány szereplőn keresztül érintkezhet egymással. Két pont akkor közeli egy kapcsolathálóban, ha egy (vagy minél kevesebb) lépésből elérik egymást. A közelség központiság azt nézi, hogy a kiválasztott pont hány lépésből éri el a háló valamennyi pontját, és ezt az összes pont hasonló paraméteréhez (azaz a geodézikus távolságok összegéhez) viszonyítja. Akkor magas egy ego közelségi központisága, ha a legtöbb szereplőt közvetlenül vagy kevés lépéssel el tudja érni, más szereplők pedig nem. Visszalapozva a 7.3 ábrához, vagy felidézve az ego sűrűség mutatót, láthatjuk, hogy Kőszeg és Szombathely kiugróan magas központiságú kell, hogy legyen. Jelen elemzés eredményei szerint azonban minden település közelség-központisága 30 % körül mozog. Ha ilyent látunk, kezdjünk el gyanakodni! A magyarázat, hogy az algoritmus nem működik, ha a hálóban elszigetelt szereplők is vannak. Látható például, hogy a mi esetünkben például Horvátzsidány (ahonnan senki nem jár el dolgozni, és oda sem járnak máshonnan) szintén komoly közelség-értéket kapott. Ez jól mutatja, hogy ez az eredmény érvénytelen. Az eljárást meg kellene ismételni úgy, hogy az elszigetelt szereplők sorait és oszlopait kitöröljük az adatmátrixból.

            A közöttiség (betweenness) központiság egészen eltérő megfontoláson alapul: feltételezi, hogy egy szereplő azért sikeres egy hálóban, mert közvetítő szerepben van két csoport között.  A közvetítő szerep nem feltétlenül jelent központi szerepet, bár ez is elképzelhető. Jelen esetben a különböző ingázó településcsoportok között Kőszegen és Lukácsházán kívül Bozsok tűnik közvetítő szerepűnek. Jelen példa értelmezésekor ne felejtsük el, hogy a kapcsolatokat szimmetrikusnak tételeztük, holott a valóságban irányított kapcsolatokról van szó! Ha egybevetjük az eredményt a 7.3. ábrával, rögtön láthatjuk, hogy az értelmezés nem jó, Bozsok nettó munkaerő-kínáló település. Ezt az eredményt az aszimmetrikus módon megismételt elemzés ki fogja mutatni. Ha egyébként szimmetrikus kapcsolatokról lenne szó (például egy úthálózati térképet néznénk), akkor az eredmény a valóságot tükrözné, hiszen Bozsok lenne az egyedüli közvetítő, (tekintsünk az ábrára) Gyöngyösfalu és a külvilág között.

            A sajátvektor (eigenvector) alapján számított központiságot kitalálója, a szociológus Phillip Bonachich[2] (1987) után Bonachich centralitásnak vagy Bonachich hatalmi mutatónak (Bonachich power) nevezzük. Mint erre a sajátvektor elnevezés is utal, az algoritmus alapja a faktorelemzés. Az eljárás a közelséghez hasonló megfontoláson alapszik, de inkább tekintettel van az egész hálóra, és kevéssé a helyi környezetre. Ezek az előnyök persze csak nagy hálók esetében érvényesülnek, kis hálóknál a sajátvektor és a közelség központiság értékek között minimális a különbség. Jelen esetben viszont látható, hogy a Bonachich hatalmi mutatónak közelebb áll a józan eszünkkel várható eredményhez, mint a közelség-központiság. Ez azért van, mert az algoritmus nem érzékeny az elszigetelt értékekre. Az eredmények azért így is „gyanúsak”, az eljárást aszimmetrikus módban lenne jó megismételni. A Ucinet 6. verziója azonban csak szimmetrikus adatmátrixon tud Bonachich központiságot számolni. Ennek köszönhető egyébként az is, hogy ha a „Multiple measures” parancsot adjuk ki, a program mind a négy elemzést szimmetrikus alapokon végzi. Éppen ezért ne ezt a parancsot adjuk ki, hanem döntsük el, hogy melyik központiságot akarjuk használni, és az adatmátrixunknak megfelelően a szimmetrikus vagy aszimmetrikus módot futtassuk. A Bonachich erőt csak akkor érdemes számolni, ha szimmetrikus és kifejezetten nagy méretű adatmátrixunk van.



Anélkül, hogy az adekvát elemzéseket mind bemutatnánk, bemutatunk egy Freeman központiság elemzést. A parancsot a menüből Network – centrality – degree útvonalon érjük el. A megjelenő kis ablak második sorát (Treat data as symmetric) állítsuk át aszimmetrikusra (No), majd ha kiválasztottuk a megfelelő adatmátrixot, nyomjunk OK-t.



FREEMAN'S DEGREE CENTRALITY MEASURES

--------------------------------------------------------------------------------



Diagonal valid?               NO

Model:                        ASYMMETRIC

Input dataset:                D:\...\KOSZMUN





                              1            2            3            4

                      OutDegree     InDegree    NrmOutDeg     NrmInDeg

                   ------------ ------------ ------------ ------------

  9        Bozsok         4.000        0.000       33.333        0.000

  7         Velem         3.000        0.000       25.000        0.000

  2     Pusztacso         3.000        0.000       25.000        0.000

 10   Kszerdahely         3.000        0.000       25.000        0.000

  5    Lukacshaza         2.000        6.000       16.667       50.000

  3      Nemescso         2.000        0.000       16.667        0.000

  1    Koszegpaty         2.000        0.000       16.667        0.000

  8           Cak         2.000        0.000       16.667        0.000

  6 Horvatzsidany         0.000        0.000        0.000        0.000

  4  Gyongyosfalu         0.000        1.000        0.000        8.333

 11     Kdoroszlo         0.000        0.000        0.000        0.000

 12        KOSZEG         0.000        8.000        0.000       66.667

 13   Szombathely         0.000        6.000        0.000       50.000



Az eredmények első oszlopa a kifokokat tartalmazza csökkenő sorrendben, a harmadik pedig a Freeman együttható alapján számított, normalizált, azaz 0 és 1 közötti együtthatót. A második oszlop a befokokat, a negyedik pedig a befokok alapján számított normalizált értéket mutatja. Ezek az értékek elfogadhatók. Látható például, hogy Kőszeg és Bozsok magas értéke nem hasonlóságot, hanem a lehető legnagyobb különbséget takarja: Kőszeg a legmagasabb, Bozsok pedig a legalacsonyabb presztízsű szereplő (természetesen csak kapcsolathálózati értelemben). Ugyancsak nem kerül Szombathely elébe Lukácsháza, mert a ki- és befokok nem adódnak össze.

            Az elemzés – egyébként a többi elemzés is, de ezeket nem mutatjuk be – nem csak az egyes szereplőkre, hanem az egész hálóra vonatkozóan is tartalmaz megállapításokat.



DESCRIPTIVE STATISTICS



                         1            2            3            4

                 OutDegree     InDegree    NrmOutDeg     NrmInDeg

              ------------ ------------ ------------ ------------

  1     Mean         1.615        1.615       13.462       13.462

  2  Std Dev         1.389        2.816       11.574       23.465

  3      Sum        21.000       21.000      175.000      175.000

  4 Variance         1.929        7.929      133.958      550.625

  5      SSQ        59.000      137.000     4097.222     9513.889

  6    MCSSQ        25.077      103.077     1741.453     7158.120

  7 Euc Norm         7.681       11.705       64.010       97.539

  8  Minimum         0.000        0.000        0.000        0.000

  9  Maximum         4.000        8.000       33.333       66.667



Network Centralization (Outdegree) = 21.528%

Network Centralization (Indegree) = 57.639%



NOTE: For valued data, both the normalized centrality and the centralization index may be larger than 100%.



----------------------------------------

Running time:  00:00:01

Output generated:  29 mar 04 02:47:51

Copyright (c) 1999-2004 Analytic Technologies



A két legfontosabb információ az alsó két sor, azaz a ki- és befok alapján számított háló központiság. Kifok alapján a háló központisága normális (21,5%), azaz sok szereplőtől indulnak kifelé kapcsolatok, és ilyen téren nem nagy a különbség köztük. Befok alapján viszont 57,6%, nagyon magas centralizáltságról beszélhetünk, azaz a kiinduló kapcsolatokat néhány központ szipkázza be. Érdekes (ezzel egybevágó) eredményt mutat a táblázat második sora, a szórás: míg a kifok esetében a szórás mértéke az átlagos kifok alatt marad, addig befok esetén a szórás kétszer akkora, mint az átlagos fokszám maga. Ha nem lennének más ismereteink a sokaságról, akkor pusztán ez alapján az információ alapján is megállapíthatnánk, hogy a sok helyről kiinduló kapcsolatokat néhány központ egyenlőtlen módon gyűjti be – ahogy ez igaz is a vizsgált kistérségi munkaerőpiacra.





7. CONCOR strukturális ekvivalencia elemzés



A kapcsolatháló elemzés kelléktára és a(z) Ucinet programcsomag számos elemző eljárást tartalmaz. Valamennyinek a bemutatására jelen kötetben nincs lehetőség. Önkényes módon két elemzési eljárást választottam ki bemutatásra, a CONCOR és a QAP elemzéseket. A jelen fejezetben be nem mutatott elemző technikák egy részéről (például: klikkek, n-klikkek, automorf és reguláris ekvivalencia, háló dinamikai sajátságok, stb.) olvashatnak Szántó Zoltán és Kürtösi Zsófia írásaiban, www.socialnetwork.hu , illetve a következő hetekben, Vedres Balázs e-leckéiben. Kulcsfogalmak:



  • Strukturális ekvivalencia

  • Blokk elemzés

  • CONCOR elemzés



Nagy mennyiségű adat esetében sokszor érdemes arra törekedni, hogy az adatokat néhány csoportba soroljuk, és a továbbiakban a kevés számú csoport kapcsolatait tárgyaljuk. A CONCOR elemzés – más ekvivalencia eljárásokhoz hasonlóan – épp erre alkalmas. A csoportosítás alapja a strukturális ekvivalencia.



Tekintsünk a következő egyszerű gráfra!



7.6. ábra: Strukturális ekvivalencia ás a blokkok.





Tegyük fel, hogy a számok településeket jelentenek, a nyilak pedig azt jelzik, hogy honnan hová járnak az emberek dolgozni. Látható, hogy a „3” település valami központféle lehet, mert mindenki oda jár. Az „1” és „2” településről nem csak „3”-ba, hanem egymás felé is ingáznak emberek. Mondhatjuk, hogy az „1” és „2” település között nincs is különbség, azaz ekvivalensek, persze csak strukturálisan, azaz kapcsolataik tekintetében. Ha a két települést ezentúl együtt akarjuk kezelni, akkor úgy emlegetjük őket, hogy az „1. blokk”. A „3”-mal jelölt központ egyedül is egy blokk, mert strukturálisan nincs más hozzá hasonló szereplő. Nevezzük „2. blokk”-nak. Végül a „4” és „5” településeket szívesen besorolnánk egy újabb blokkba, de a figyelmesebb szemlélő egy apró különbséget fedezhet fel köztük. Az ábra szerint a „4” településről járnak emberek az „5”-be dolgozni, de fordítva ez nem igaz.

            A döntést, hogy egy blokkba soroljuk-e az egymáshoz hasonló helyzetű, de mégsem strukturálisan ekvivalens szereplőket, különböző algoritmusok segítik. Ezek közül az egyik legelterjedtebb, de nem feltétlenül minden helyzetben a „legjobb” algoritmus a CONCOR elemzés. A CONCOR eljárás a mátrix oszlopai és sorai között számol korrelációt, amelynek eredményeként egy korrelációs mátrixot kap. A korrelációs mátrix értékei 0 és 1 közötti értékek. Ezután a korrelációs mátrix sorai és oszlopai közt számol korrelációt, és így tovább. Az ismétlődések (iterációk) addig tartanak, amíg a sokadik korrelációs mátrix csak néhány alcsoportból (al-mátrixból) áll, amelynek elemei csak vagy 1 vagy -1 értékeket vesznek fel. Ezeket egy-egy blokknak tekinthetjük, és a továbbiakban így hivatkozunk rájuk. Nézzünk egy példát!



Ucinet programcsomag menüsorában válasszuk ki a Network – Roles and Positions – Structural – CONCOR parancsot, majd a megjelenő ablak felső sorában válasszuk ki a kívánt adatbázist.

            Érdemes elgondolkodni azon, hogy hány blokkot szeretnénk eredményként kapni. A blokkok számát, akárcsak a hierarchikus klaszterelemzésnél a klaszterekét, előre kell meghatározni. CONCOR elemzésnél a blokkok számát az határozza meg, hogy hányszor bontjuk ketté (split) a blokkokat. Egy bontás eredményeképp két blokkot kapunk, két bontáskor négyet, háromkor hatot, és így tovább. Első olvasatra bizonyára egyszerű szabálynak tűnik, valószínűleg mégis sokan eltévesztik; erre utal, hogy a szoftverfejlesztők a „bontások maximális mélysége” kérdés mellé zárójelben odaírták: „nem a blokkoké!” (max. depth of splits (not blocks))

            Végezzük el a CONCOR elemzést két, illetve három bontásban a szokásos adatmátrixunkon!



7.6. ábra. A Concor elemzés dendrogramjai 2, illetve 3 bontás után



Dendogram és a négy blokk elemei két bontás után





 Dendogram és a hat blokk elemei három bontás után



Hogy a hat vagy a négy blokkból álló felosztást választjuk-e, az ugyanúgy a kutató szabadsága, mint például a hierarchikus klaszterelemzésnél a csoportok számáról való döntés. Jelen esetben ténylegesen nincs értelme blokkokat készíteni, hiszen felesleges a 13 szereplős mátrixot 6 vagy négy elemesre csökkenteni. A példa kedvéért maradjunk a 6 blokkos felosztásnál. Itt világosan elkülönülnek az izolált pontok (2 db) és a nagy központiságú szereplők (Kőszeg, Szombathely, Lukácsháza). A CONCOR elemzés a következő adatokat adja ki:



CONCOR

--------------------------------------------------------------------------------



Diagonal:                     Reciprocal

Max partitions:               3

Input dataset:                D:\...\KOSZMUN



Initial Correlation Matrix



                       1     2     3     4     5     6     7     8     9    10    11    12    13

                   Kosze Puszt Nemes Gyong Lukac Horva Velem   Cak Bozso Kszer Kdoro KOSZE Szomb

                   ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----

  1    Koszegpaty   1.00  0.80  0.46 -0.06  0.43  0.00  0.80  0.46  0.68  0.80  0.00 -0.22 -0.18

  2     Pusztacso   0.80  1.00  0.80 -0.07  0.22  0.00  1.00  0.80  0.85  1.00  0.00 -0.26 -0.21

  3      Nemescso   0.46  0.80  1.00 -0.06  0.05  0.00  0.80  1.00  0.68  0.80  0.00 -0.22 -0.16

  4  Gyongyosfalu  -0.06 -0.07 -0.06  1.00  0.30  0.00 -0.07 -0.06  0.00 -0.07  0.00  0.30  0.37

  5    Lukacshaza   0.43  0.22  0.05  0.30  1.00  0.00  0.22  0.05  0.14  0.22  0.00  0.65  0.47

  6 Horvatzsidany   0.00  0.00  0.00  0.00  0.00  1.00  0.00  0.00  0.00  0.00  1.00  0.00  0.00

  7         Velem   0.80  1.00  0.80 -0.07  0.22  0.00  1.00  0.80  0.85  1.00  0.00 -0.26 -0.21

  8           Cak   0.46  0.80  1.00 -0.06  0.05  0.00  0.80  1.00  0.68  0.80  0.00 -0.22 -0.16

  9        Bozsok   0.68  0.85  0.68  0.00  0.14  0.00  0.85  0.68  1.00  0.85  0.00 -0.30 -0.24

 10   Kszerdahely   0.80  1.00  0.80 -0.07  0.22  0.00  1.00  0.80  0.85  1.00  0.00 -0.26 -0.21

 11     Kdoroszlo   0.00  0.00  0.00  0.00  0.00  1.00  0.00  0.00  0.00  0.00  1.00  0.00  0.00

 12        KOSZEG  -0.22 -0.26 -0.22  0.30  0.65  0.00 -0.26 -0.22 -0.30 -0.26  0.00  1.00  0.82

 13   Szombathely  -0.18 -0.21 -0.16  0.37  0.47  0.00 -0.21 -0.16 -0.24 -0.21  0.00  0.82  1.00







PARTITION DIAGRAM



                                H

                      G         o

              K       y     S   r

        K     s       o L   z   v

        o P   z       n u   o K a

        s u   e     N g k   m d t

        z s   r     e y a   b o z

        e z B d     m o c K a r s

        g t o a V   e s s O t o i

        p a z h e   s f h S h s d

        a c s e l C c a a Z e z a

        t s o l e a s l z E l l n

        y o k y m k o u a G y o y



              1           1 1 1

Level   1 2 9 0 7 8 3 4 5 2 3 1 6

-----   - - - - - - - - - - - - -

    3   . XXXXXXX XXX . XXXXX XXX

    2   XXXXXXXXX XXX XXXXXXX XXX

    1   XXXXXXXXXXXXX XXXXXXXXXXX







Relation 1

Blocked Matrix



                              1         1           1 1

                    8 3   1   0 2 9 7   1 6   4   5 2 3

                    C N   K   K P B V   K H   G   L K S

                   -------------------------------------

  8           Cak |     |   |         |     |   | 1 1   |

  3      Nemescso |     |   |         |     |   | 1 1   |

                  ---------------------------------------

  1    Koszegpaty |     |   |         |     |   |   1 1 |

                  ---------------------------------------

 10   Kszerdahely |     |   |         |     |   | 1 1 1 |

  2     Pusztacso |     |   |         |     |   | 1 1 1 |

  9        Bozsok |     |   |         |     | 1 | 1 1 1 |

  7         Velem |     |   |         |     |   | 1 1 1 |

                  ---------------------------------------

 11     Kdoroszlo |     |   |         |     |   |       |

  6 Horvatzsidany |     |   |         |     |   |       |

                  ---------------------------------------

  4  Gyongyosfalu |     |   |         |     |   |       |

                  ---------------------------------------

  5    Lukacshaza |     |   |         |     |   |   1 1 |

 12        KOSZEG |     |   |         |     |   |       |

 13   Szombathely |     |   |         |     |   |       |

                   --------------------------------------





Density Matrix



         1     2     3     4     5     6

     ----- ----- ----- ----- ----- -----

  1  0.000 0.000 0.000 0.000 0.000 0.667

  2  0.000       0.000 0.000 0.000 0.667

  3  0.000 0.000 0.000 0.000 0.250 1.000

  4  0.000 0.000 0.000 0.000 0.000 0.000

  5  0.000 0.000 0.000 0.000       0.000

  6  0.000 0.000 0.000 0.000 0.000 0.333



R-squared = 0.775



First order actor-by-actor correlation matrix saved as dataset Concor1stCorr

Partition-by-actor indicator matrix saved as dataset ConcorCCPart

Permutation vector saved as dataset ConcorCCPerm



----------------------------------------

Running time:  00:00:01

Output generated:  29 mar 04 06:07:29

Copyright (c) 1999-2004 Analytic Technologies



A sok adat közül az induló mátrix tulajdonképpen érdektelen. A partíciós diagramm viszont megmutatja, hogy mely szereplőket választott szét a program már a legelső lépésben (ezek között mutatkozik a legnagyobb különbség), melyeket a másodikban, és melyeket csak a harmadikban. A blokkokból álló mátrix azt mutatja, hogy az utolsó iteráció után hogy néztek ki a helyi értékek, amelyek alapján a blokkokat kialakítottuk. Számunkra a legfontosabb a legutolsó információ, a blokkok kapcsolatát mutató táblázat (density matrix). A blokkok kapcsolati mátrixa alapján felvázolható a kapcsolatháló egyszerűsített, blokkokból álló gráfja, amely jelen esetben így néz ki:



7.7. ábra: blokkok kapcsolatai: a napi ingázás egyszerűsített folyamata Kőszeg térségében












[1] Freeman, Linton M. 1979: Centrality in Social Networks: Conceptual Clarification. In: Social Networks 1:215-39.

[2] Bonacich, Phillip 1987: Power and Centrality: A Family of Measures. In: American Journal of Sociology 92: 1170–1182.



*****************************







Behálózva[3]

Recenzió Barabási Albert László könyvéről



Barabási Albert László könyve a 2003-as esztendő egyik jelentős könyvsikere volt az Egyesült Államokban. A könyv alcíme szerint a kötetből megtudhatjuk, hogy “hogyan kapcsolódik minden mindenhez, és mit jelent ez a tudomány, az üzlet és a mindennapi élet számára”. A New Scientist-ben megjelent kritika (Cohen 2002)[4] szerint olyan szabályt fedeztek fel, amely egyaránt szabályozza szexuális életünket, a fehérjék működését és a filmsztárok világát. Ez a „mindenható” szabály a skálafüggetlenség.

            A könyv üzenete röviden összefoglalva a következő: Erdős Pál és Rényi Alfréd nyomán a matematikusok sokáig elsősorban a véletlen gráfok vizsgálatával foglalkoztak. Barabási arra mutat rá, hogy a természetesen fejlődő rendszerekben a kapcsolatok nem véletlenül alakulnak ki, az újonnan érkezők jellemzően a korábbi központokhoz kapcsolódnak (v.ö. „kapcsolatérzékeny útfüggőség” Sik 2004[5]). A természetben és a társadalomban fellelhető legtöbb kapcsolatháló ezért hatványfüggvény eloszlású lesz. A fenti gondolatmenetből következik a skálafüggetlenség definíciója: „A véletlen hálózatokban a fokszámeloszlás csúcsa azt mutatja, hogy a pontok nagy részének ugyanannyi kapcsolata van és az átlagtól eltérő pontok rendkívül ritkák. Ezért a véletlen hálózatban a pontok fokszámának van egy jellemző nagysága, egy skálája, amelyet a fokszámeloszlási grafikon csúcsa határoz meg, és amelyet egy átlagos pont segítségével képzelhetünk el. Ezzel szemben a hatványfüggvény esetében az eloszlás csúcsának hiánya arra utal, hogy a valódi hálózatokban nincsen tipikus pont. A pontok folytonos hierarchiáját figyelhetjük meg, amely a kevés középponttól a sok pici pontig terjed. A legnagyobb középpontot két vagy három, valamivel kisebb középpont követi szorosan, majd egy tucat még kisebb következik, és így tovább, végül elérkezünk a sok kis pontig. A hatványfüggvény szerinti eloszlás tehát arra kényszerít bennünket, hogy teljesen lemondjunk a skála vagy a jellemző pont fogalmáról. (…) Ezekben a hálózatokban nincsen belső skála. Ezért kezdte csoportom skálafüggetlen hálózatként említeni a hatványfüggvény-eloszlású hálózatokat” (Barabási 2003: 6/2 láncszem).

Barabási és kutatócsoportja a skálafüggetlen rendszerek tulajdonságainak leírásával is foglalkozott. Legfontosabb megállapításuk a rendszer robosztusságára vonatkozik. „Egy (véletlen) hálózat csomópontjainak a meghibásodása a hálózatot könnyen széttördelheti elszigetelt, egymással nem kommunikáló részekre. (…) Skálafüggetlen hálózatból (viszont) véletlenszerűen eltávolítható a pontok jelentős része anélkül, hogy a hálózat széttöredezne. A skálafüggetlen hálózatok korábban nem sejtett hibatűrő képessége egy, a véletlen hálózatokétól eltérő tulajdonság. Mivel az Internetről, a világhálóról, a sejtről és az ismeretségi hálózatokról tudott, hogy skálafüggetlenek, ezek az eredmények azt jelzik, hogy a hibákkal kapcsolatban jól ismert ellenálló képességük topológiájuk belső tulajdonsága” (Barabási 2003: 9/2 láncszem). A robosztusság alapgondolata szerint tehát a néhány nagy forgalmú központ is egyben tartja a rendszert, ha a rendszer elemeinek nagy része véletlenszerűen megsemmisül. Szándékos támadásokkal szemben azonban ezek a rendszerek védtelenek: néhány központ kiiktatása után a rendszer máris elemire eshet szét. „Jó tudni, ha az ember ezekre a hálózatokra van utalva” – jegyzi meg Barabási, aki rámutat, hogy egyebek közt a társadalom és az emberi szervezet is skálafüggetlen kapcsolatháló.









[1] Kőszeg és vonzáskörzete kistérség 1998. Kézirat, készült a Vasi Reginnov Kft. megbízásából. Készítették Letenyei László, Vedres Balázs és Lénárd Henrik. A példa gyanánt legtöbbet hivatkozott adat egy kistérségi reprezentatív lakossági felmérésből származik.

[2] Az adatok a kistérségi lakosságra reprezentatív kérdőíves adatfelvételből származnak. A kérdést nyitott formában tettük fel (Ön hol dolgozik?), amelyet településnévvel kódoltunk, kivéve ha Ausztriában dolgozott, ekkor az országot. Ha válaszként munkahelyet mondtak, akkor visszakérdeztünk, hogy hol található a munkahely, és ugyanúgy a települést kódoltuk. Ha a válasz „itthon”, „tsz-ben”, „helyben” stb. volt, értelemszerűen annak a településnek kódoltuk, ahol elhangzott a válasz. Az eredmények tükrében a kistérség településein kívül csak Szombathely jelentett jelentős elszívó hatást, a többi célpont nem érte el azt a küszöböt, amely felett bevontuk volna az elemzésbe.

[3]Magyar Könyvklub, 2003. Eredeti megjelenés: Barabási Albert László: Linked. The New Science of Networks. Cambridge MA: Perseus Publishing, 2002.

[4] Cohen, David 2002: All The World is a Net. In: New Scientist, 2338: 2002. 04. 13.

[5] Sik, Endre 2004: Network Dependent Path-Dependence. Paper Presented at: 24. International Sunbelt Social Network Conference, Portoroz





E-network 2.



Letenyei László - Vedres Balázs: Kapcsolatháló e-kurzus (Az első hat alkalmat Letenyei László, a második hatot Vedres Balázs tartja). Vedres Balázs: Kapcsolatháló elemzés (a második hat alkalom tematikája)

7. Kétoldali (two-mode) hálók - alapfogalmak, ábrázolás
8. Kétoldali (two-mode) hálók - blokkok
9. Kohézív csoportok azonosítása
10. Kohézív csoportok ábrázolása
11. Statisztikai modellezés - QAP alapok
12. Statisztikai modellezés - QAP regresszió



7. lecke: Kétoldali (two-mode) hálók - alapfogalmak, ábrázolás

A hálózatok elemzése során az eddigiekben olyan hálózatokkal foglalkoztunk, ahol mindenki kapcsolatban lehet mindenkivel. Ez talán természetesnek tűnik. De a hálózatok egy fontos típusát alkotják azok a hálók, ahol két különböző típusú elem kapcsolódhat egymással. Jellegzetes módon ilyen hálózatok például az "affiliációk", amelyek emberek és csoportok egymáshoz tartozását ábrázolják. Ha a reláció a klub tagság, akkor csak arról van értelme beszélni, hogy egy adott ember tagja-e egy klubnak. Nem lehet egy ember tagja egy másik embernek, és egy klub sem lehet tagja egy másik klubnak. Ezért nevezhetjük kétoldalinak ezeket a hálózatokat, mert a két oldal definíció szerint elkülönül és csak a másik oldalhoz kapcsolódhat. Nézzünk most egy konkrét példát egy ilyen kétoldali hálózatra. Az adat file amivel dolgozunk embereket és szervezeteket tartalmaz. Az emberek azok, akik 1990 előtt az MSZMP politikai vagy központi bizottságának a tagjai voltak. A szervezetek pedig vállalatok és politikai, kormányzati intézmények, ahol ezek az emberek tisztséget töltöttek be 2001-ben. Az adatok tehát a volt államszocialista politikai elit pozícióit mutatják sok évvel a rendszerváltás után.


Az adat file neve: mszmp01.zip, amiben egy "kétrészes" UCINET file található.

FIGYELEM: AZ ADATOK CSAK A KURZUS CÉLJAIRA HASZNÁLHATÓK!

Az első feladat hogy nyissuk meg az adatbázist UCINET-ben, és a DISPLAY paranccsal rajzoljuk ki az adat mátrixot. Itt egy hasznos trükk az, ha a DISPLAY parancsnál a "print zeroes as" rovatnál kitöröljük a 0-át és egy üres helyet hagyunk helyette.

Az adatbázisnak 56 sora és 43 oszlopa van. (A pont 56 véletlenül jött ki.) Az adatok tehát nem egy "négyzet" alakú adatbázist alkotnak. A sorokon személyneveket láthatunk, az oszlopokon pedig szervezetek neveit. Mit lehet kezdeni egy ilyen adatbázissal?

Sok minden van amit nem tudunk alkalmazni az eddig tanultak során: -centralitást nem tudunk számítani (legalábbis nem egyszerű)
-strukturális ekvivalencia és blokkmodellezés máshogy működik
-kohézió nem alkalmazható

De:
-a kétoldali hálók átalakíthatók egyoldalú hálókká, méghozzá minden kétoldali háló két egyoldali hálóva alakítható. A klubtagságok emberekXklubok hálója átalakítható egy emberekXemberek és egy klubokXklubok hálóra. Figyelem: ez nem azt jelenti hogy az emberek tagok egymásban, vagy a klubok tagjai egymásnak. Ezek a származtatott hálók az átfedéseket mutatják:
kik azok az emberek akik legalább egy klubban tagon egyszerre, és melyek azok a klubok, ahol van legalább egy ember, aki mindkét helyen tag.

Ennek ellenére nyilvánvaló, hogy a kétoldali hálók érdekes információkat tartalmaznak, és fontos velük foglalkozni.

Tehát, nézzük az MSZMPések hálózatát.

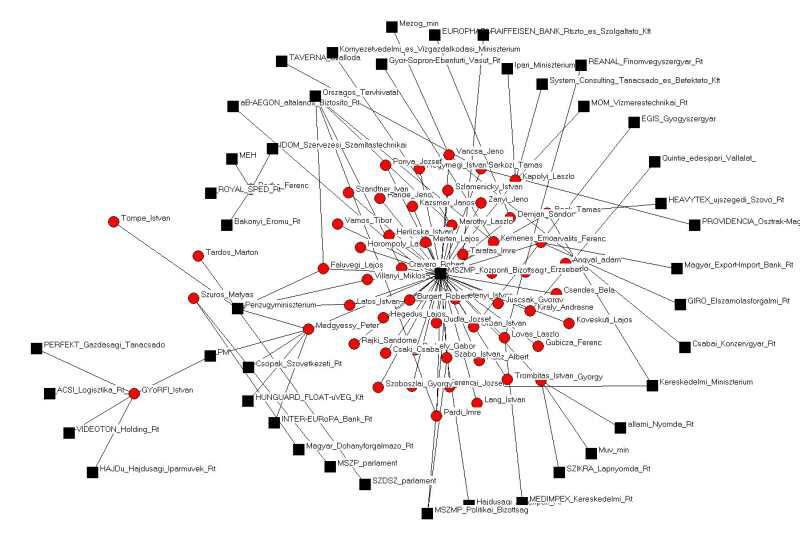

Az első alkalommal a kétoldali hálók rajzolásával foglalkozunk. Nyissuk ki a NETDRAW programot, és nyissuk ki a hálónkat. Ehhez a FILE->OPEN->UCINET DATASET->2-MODE NETWORK parancsot használjuk. Nyissuk ki az "mszmp01" nevű adatot. A következőt kellene látnunk:



Ehhez javaslom, hogy a nyílhegyeket kapcsoljuk ki (PROPERTIES->LINES->ARROW HEADS->VISIBLE kikapcs).

Kétféle elem van az ábrán: piros körök és fekete négyzetek. A körök emberek, a négyzetek pedig intézmények, ahol pozícióban vannak ezek az emberek. (Feltűnhet, hogy olyan szervezetek is vannak itt mint az országos tervhivatal. Ez azért van, hogy a múltbeki kormányzati kötődések láthatóak
legyenek. A céges kapcsolatok csak 2001-esek.)

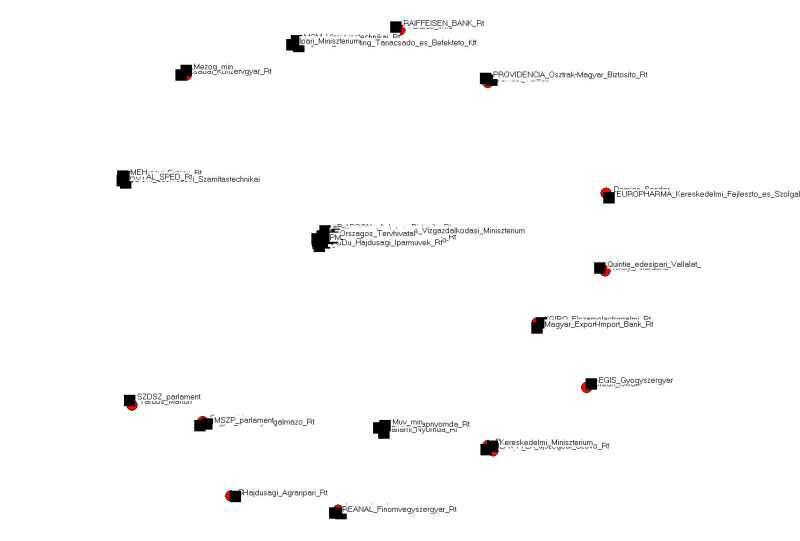

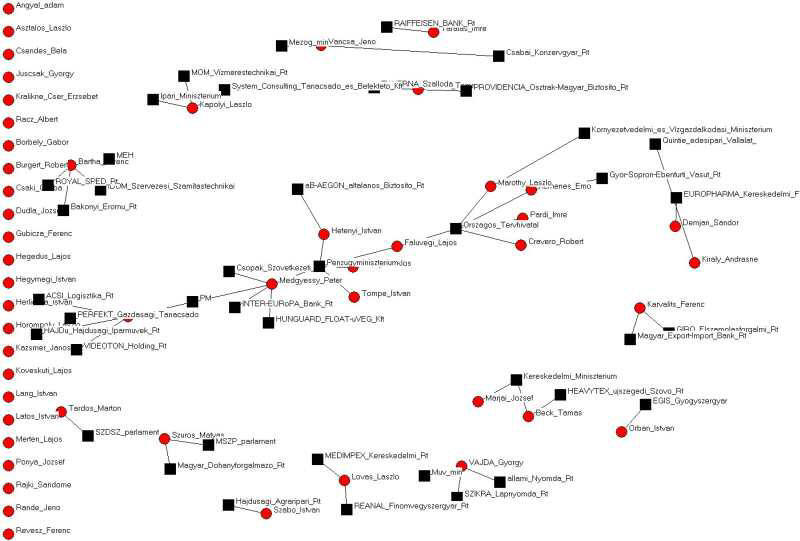

Ez az ábra még nem igazán átlátható. A következő lépésben szedjük ki az "MSZMP_Kozponti_Bizottsag" nevű szervezetet (jobb egérgomb, aztán delete), hogy jobban lássuk a többi pozíciót. A MSZMP KB kötődés most nem érdekes számunkra, mert tudjuk hogy mindenki (majdnem) ide tartozott. (A maradék néhány a politikai bizottságoz, ezt is kiszedhetjük.) Az így keletkező ábrát rendezzük el újra (a kis villám gombbal). A következőt kellene látnunk:



Sokan magukra maradtak. Ezek olyan emberek akiknek 2001-ben nem volt más pozíciójuk, csak a volt MSZMP KB, PB. Ezeket az embereket vegyük ki a további elemzésből az ISO gombra kattintva (igazából egy áthúzott ISO gombot kell keresni). Ezután az MDS gombra kattintva (multidimensional scaling) az
elkülönülő komponenseket láthatóvá tehetjük.



Most ezután használjuk a villám gombot. A "villám" igazából egy "spring embedder" algoritmus, azaz a statisztikai módszer elrendezéséből (az előbb használt MDS-ből) kiindulva úgy helyezi el a csomópontoka és a köztük lévő kapcsolatokat, hogy azok lehetőleg láthatók legyenek, ne legyenek egymás tetején. Azért spring embedder, mert kb úgy működik, mintha a kapcsolatok rugók lennének, amik megfelelő helyre rántják a csomópontokat. A következőt kellene látnunk:

Figyelem: a spring embedder nem statisztikai módszer, hanem iteratív (és ezért útfüggő) alkalmazás, tehát kétszer nagyon ritkán kapjuk ugyanazt az ábrát.

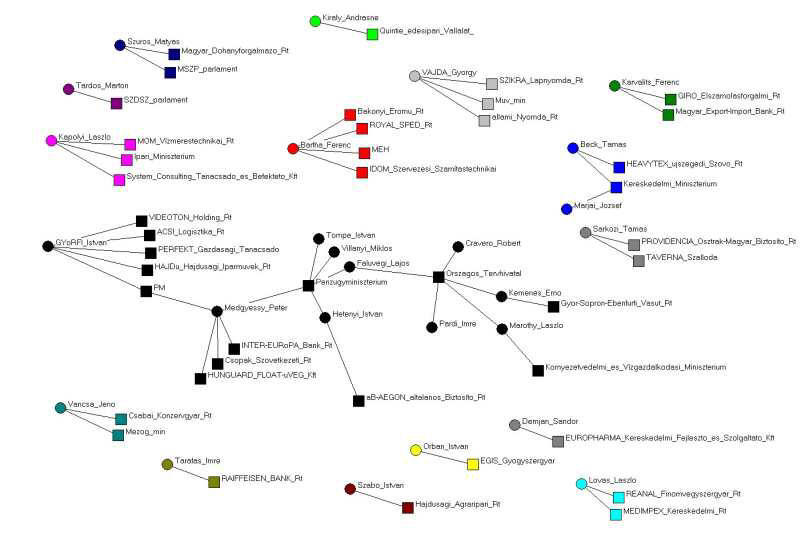

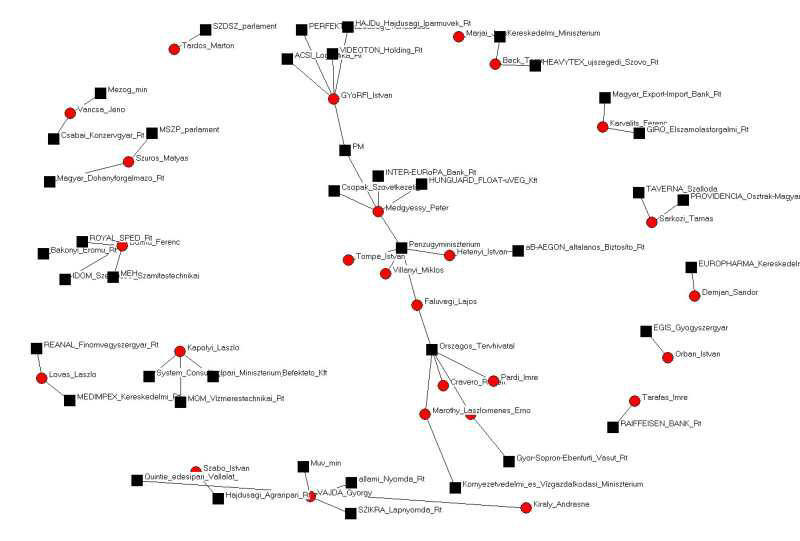

Most már szépen elkülönülnek a komponensek. Még egy dolgot tehetünk, színezzük az egyes komponenseket, hogy jobban látható legyen ki hova tartozik. Ezt az ANALYSIS-> COMPONENTS paranccsal tegyük.
A láthatósághoz mindig hozzátartozik egy kis kézi kiigazítás, az én ábrám a végén ilyen lett:

A feladat az hogy értelmezzük az ábrán látható struktúrát.
A következő alkalmakkal további adatokat nézünk a mostani szocialista párt és az MSZMP hálóinak összefüggéséről.


8. lecke: Kétoldali (two-mode) hálók - blokkok

Elemezzük tovább a politikusok és cégek hálózatát. A mostani alkalommal szintén egy kétoldali hálót elemzünk, és ezúttal átalakítjuk azt egyoldalivá (azaz a szokásos hálózati adatstruktúrát alkalmazzuk). Ezuton egy kibőv1tett adatbázissal dolgozunk, amelyben az MSZMP utolsó elitje mellett szerepelnek azok is, akik az MSZP politikai elitjébe tartoztak 1990 és 2001 között. A mostani alkalommal az mszp01.zip csomagban lévő adatbázisokat használjuk. AZ ADATOK CSAK AZ ÓRA KERETÉBEN HASZNÁLHATÓAK FEL.A ZIP file-ban három adatfile van:

mszp_mszmp_cegek - ez a politikusok céges pozícióinak kétoldali hálója, 177 ember 265 cég.
mszp_mszmp_attrib - ez a politikusok kategóriáját tartalmazó attribútum vektor, 1=MSZMP, 2=MSZP, 3=mindkettő
mszp_mszmp_affil - ez a politikusok származtatott egyoldalú hálója, az alábbiakban kiderül, hogyan jött létre.

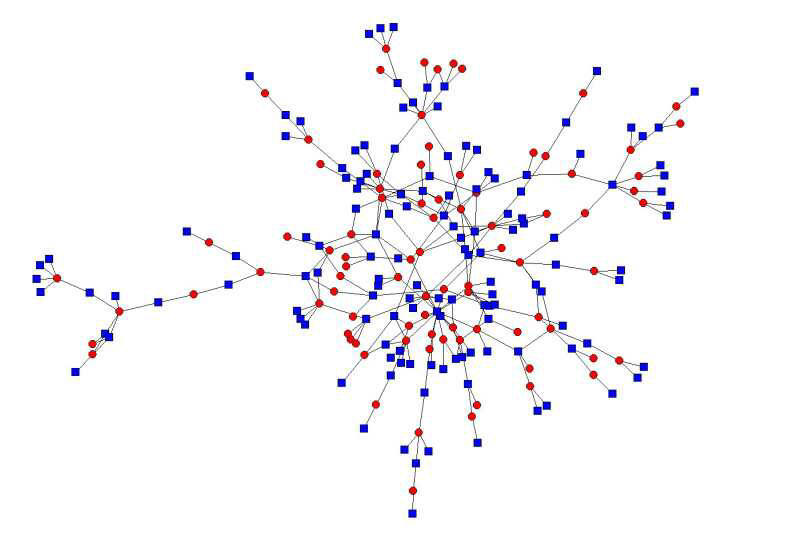

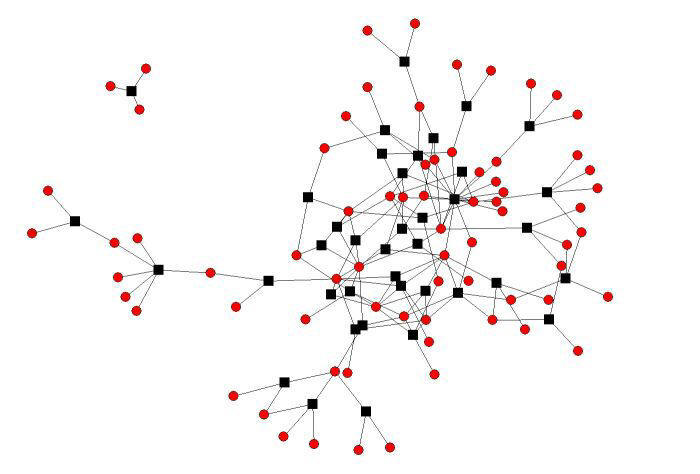

Az első lépésként ismét ábrázoljuk a kétoldali hálót NETDRAW-ban.

Itt már túl sok a szereplő ahhoz, hogy a neveket is feltüntessük. Az adatfile-ban persze benne vannak a szemelynevek (cegnevek ezuttal nem), ugyhogy mindenki megkeresheti Apró Piroskát. (A félreértések elkerülése végett - ha érdeklődés van rá, a FIDESZ gazdasági hálóit is szivesen bemutatom.)Ezen az ábrán csak a legnagyobb komponens látható, piros körök a személyek, és kék négyzetek a cégek. Aki igazán szorgalmas, megprobálhatja reprodukálni az ábrát (a komponensek elemzésével), de ez nem feladat.A következő lépés a kétoldali hálózat egyoldalivá alakítása. Ehhez nézzünk először egy kis példát. Tegyük fel hogy három politikus pozícióit elemezzük: Péter, Gyula és Pál. Ők négy cégnél vannak pozícióban: Bank, Olajcég, Szalámigyár, és Erőmű. A következő kétoldali hálózatot találjuk:

Ebből kialakíthatunk egy olyan hálózatot, ami azt mutatja, ki hányszor szerepel együtt cégeknél. Más szóval kik között van affiliáció. Ezt a következő kis hálózat mutatja:

Péter kétszer szerepel együtt saját magával, azaz két pozíciója van összesen. Kétszer szerepel együtt Gyulával (a Banknál és az Olajcégnél), és csak egyszer Pállal (a Banknál). Gyulának összesen három pozíciója van, kétszer szerepel együtt Péterrel, és egyszer Pállal. Pálnak két pozíciója van, és egyszer szerepel együtt Péterrel (a Banknál) és egyszer Gyulával (szintén a Banknál).UCINET-ben ezt a következőképpen állíthatjuk elő: DATA->AFFILIATIONS

Mivel az emberek sajátmagukkal való együttszereplése nem túl értelmes, ezért az átlót cseréljük nullákra, a TRANSFORM -> DIAGONAL paranccsal.A hálózatnak a következőképpen kellene kinéznie:

Először is: miért van ennyi elszigetelt egyedülálló politikus? Ők azok akik olyan cégeknél vannak, ahol nincs más (baloldali) politikus, ezért az együtt-szereplések hálózatában elszigeteltek lettek. Az ábra közepén kirajzolódik egy nagy komponens, és a közepén egy sűrű csoport. Itt érdekes a neveket megnézni! Ezt mindenki megteheti a cimkék megjelenítésével.

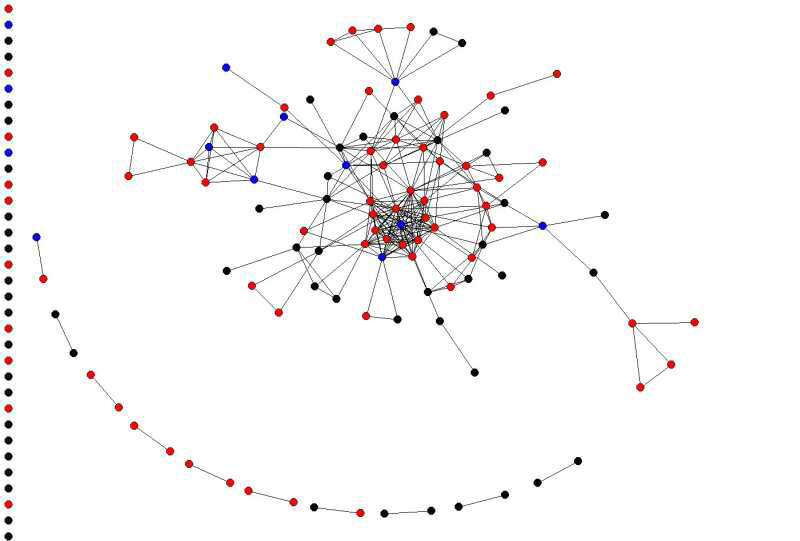

A szineket az ábrán a politikai attribútum adat alapján adtam. Ezt a következőképpen tehetjük meg: NETDRAW-ban FILE->OPEN->UCINET DATASET->ATTRIBUTE DATA. Ezutan megadhatjuk, hogy a szineket az ujonnan kinyitott attributumok adják.

Jelen esetben a pirosak a volt MSZMP politikusok, a feketék az MSZP-sek, a kékek pedig akik mindkét elitben benne voltak. Mit lehet megállapítani a szinek alapján?

Most már egy egyoldalú, "szokásos" hálózattal dolgozunk, tehát alkalmazhatók a korábban tanult módszerek.

Mit mutat a fokszámok ranglistája?

Végül egy kérdésre kellene statisztikai alapon választ adni: Elkülönül-e az MSZP és a volt MSZMP elitje a gazdasági pozíciók hálózatában? Azaz: a gazdasági elit szempotjából beszélhetünk-e külön MSZMP és MSZP csoportról?

Ehhez az egyoldalú hálót osszuk blokkokra a politikai kötődés mentén. UCINET-ben TRANSFORM->BLOCK

Az eredménynek a következőképpen kellene kinéznie:

Mit jelentenek a "Reduced BlockMatrix" számai? A 306.000 azt jelenti, hogy a volt MSZMP csapaton belül 306 olyan eset van, hogy két politikus együtt szerepel egy cégnél. Az MSZP-n belül 40 ilyen eset van. Az MSZP és az MSZMP között 56 kapcsolat van. Mit jelent mindez? Sok vagy kevés? Szignifikáns a különbség? Egyáltalán mi között kellene a különbséget nézni?

A legfontosabb házi feladat: találjunk választ ezekre a kérdésekre. Annyit segítek hogy a kereszttábla-elemzés régi jó bevált módszereit kellene segítségül hívni.


9. lecke: Kohézió

A kohézió elemzése során az alapkérdés az, kik tartoznak jól elkülöníthető csoportokba, ahol a csoporton belüli kapcsolatok sűrűk, és a csoporton kívülre mutató kapcoslatok relatíven ritkábbak. Ez az elemzési szempont hasonlít a blokk elemzésre, de annak egy speciális esete. A blokk elemzés fogalmaival élve, itt olyan blokk-felosztást keresünk, ahol az átlóban lévő blokkok maximálisan sűrűek, míg az átlón kívüliek ritkák.

Nézzük az MSZP-MSZMP elitjének cégeken keresztüli affiliációit mint induló adatbázist (mszp_mszmp_affil). Elsőklnt NETDRAW-ban fogunk dolgozni.

A kohézió első fogalma amivel dolgozni fogunk a k-core (k-mag). A k-magok olyan csoportok, ahol a résztvevők mindegyike kapcsolódik a csoporton belüli többi résztvevőhöz. Minnél nagyobb a k-mag, annál erősebb kohézióról beszélhetünk. Belátható ugye, hogy három vagy négy ember esetén nem olyan nagy dolog, ha mindenki mindenkivel kapcoslatban van. Tizenöt ember esetén ugyanez már erős kohéziót jelent. Itt mindenkinek kapcoslatban kell lennie a másik tizennégy személlyel.

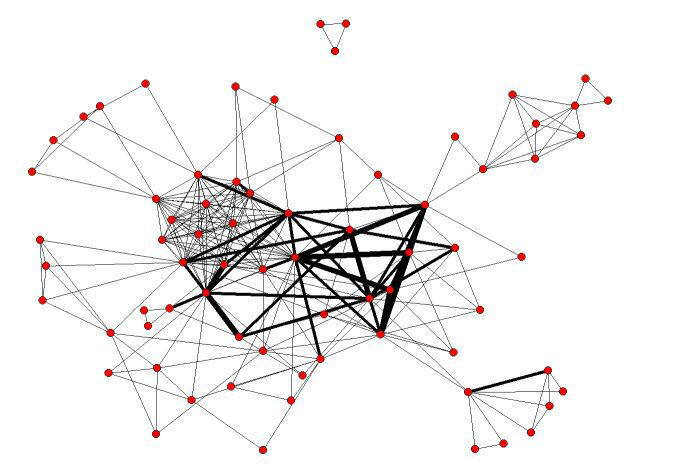

Nyissuk meg a NETDRW-ban az mszp_mszmp_affil hálózatot. Utána az ANALYSIS menüben válasszuk a K-CORES opciót. Valami ilyesmit kellene kapni:

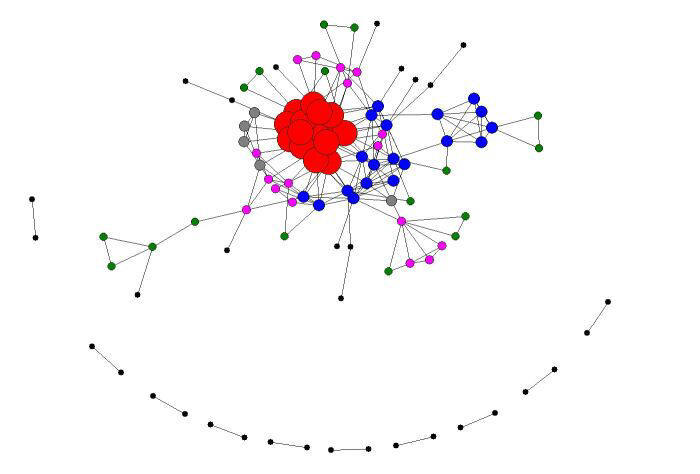

A csomópontok színe a különböző k-mag csoportokat jelöli, a méretük pedig a k-mag méretével arányos. Az ábra közepén a piros nagy méretű pontok tartoznak a leginkább kohézív csoportba. A k-mag értéke itt 14, azaz ez egy 15 fős csoport ahol mindenki kapcsolódik a többi 14-hez.

A k-mag elemzés jó kiindulópont a kohézió elemzéséhez, de nem adja meg a kohézív csoportokat, hanem csak az azonos szintű kohézió szerint választja külön a csomópontokat. Nézzük például a rózsaszín pontokat - ugyannahoz a k-mag kategóriához tartoznak, de láthatóan nem egy csoportban vannak.

Most egy olyan módszert fogunk használni ami elvileg már elkülöníti a csoportokat is. Ehhez a UCINET-t használjuk.

Az első lépés az, hogy elemi átfedő kohézív csoportokat azonoítunk. Én az N-CLIQUE opciót választottam. Ritkább hálóknál a N-CLIQUE jobban működik, mint a CLIQUE. Az N-CLAN is használható szokott lenni, de itt valahogy nem adott értelmes eredményt. Ebből is látszik, hogy a hálózatelemzés, mint bármilyen más kutatási módszer, nem alkamazható gépiesen, nem nélközhető az elemzői érzék, intuíció.

Házi feladat: egy mondatban kérem definiálni a CLIQUE (klikk), N-CLIQUE (n-klikk), és N-CLAN (n-klán) fogalmakat. Aki talál különösen jó internetes erőforrásokat erről, kérem ossza meg a többiekkel.

Tehát UCINTE-ben dolgozunk, az első lépés az adatbázis dichotomizálása. A kohézív csoportok azonosításához csak azt az információt tudjuk figyelembe venni, hogy ki kivel kapcsolódik, a kapcsolat erősségét nem. Ezután a NETWORKS - SUBGROUPS - N-CLIQUES opciót választjuk.

Érdemes a minimum méretet 3 helyett 2-re állítani, hogy a diádok se maradjanak ki. (Ronald Breiger tanácsa.) Amire igazás szükségünk lesz, az az NClqOver nevű adatfile. Ez azt mutatja, ki hány N-klikkben szerepel együtt. Értelemszerően akik sokban szerepelnek együtt azok ugyanabba a kohézív csoportba tartoznak.

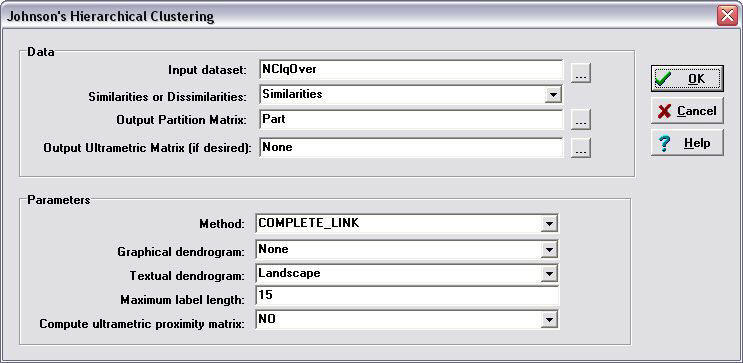

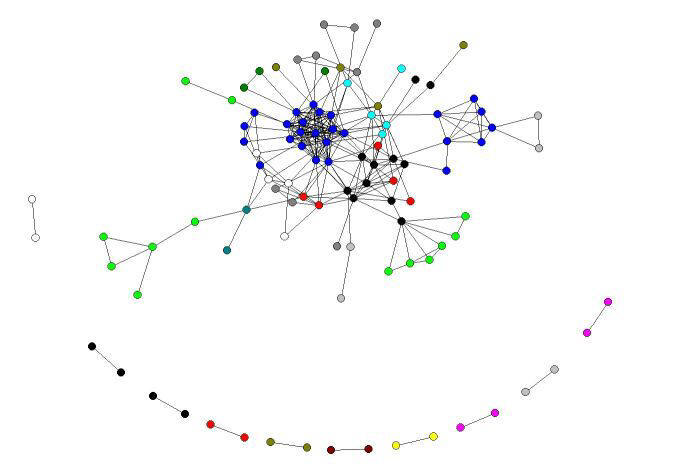

A következő lépés klaszter elemzés. TOOLS - CLUSTER - HIERARCHICAL. A következő ábra mutatja a beaállításokat.

Az eredmények közül a PART nevű file-ra lesz szükségünk. Ezt használhatjuk az eredeti hálózat blokk-felosztására.

A következő ábra illusztrálja, mit kellene látnunk. Elvileg az átlóbeli blokkoknak a lehető legsűrűbbnek kell lenniük.

A mátrix első nagy csoportja gyakorlatilag megegyezik a központi k-maggal. Az elemzés eredményeit ugyanúgy megjeleníthetjük NETDRAW-ban, mint a k.mag elemzés eredményeit.

Jól látszik, hogy itt mér nem a kohézió szintje, hanem az egyes kohézív csoportok vannak különféle színekkel jelölve. A kis párosok (diádok) mind különböző színűek például. Ismét elkülönül a központban a sűrű csoportosulás. Vannak gyengébb pontjai az emelzésnek, például a fekete és piros csoport között nem sok elkülönülés látszik.

Házi feladat: a kohézív csoportok definícióinak a felkutatása, és ugyanennek az elemzésnek az elvégzése klikkek és n-klánok alapján.


10. lecke: A kohézió ábrázolása

A kohézió elemzésének a témakörében most az ábrázolás további lehetőségeit vegyük sorra. Eddig a hálózati gráfban szinezéssel jelöltük a kohézív klasztereket. Most visszatérünk a kohézív csoportok átfedéseinek az elemzéséhez. A klaszterelemzés során ezeket az átfedéseket megszüntettük, mintegy erőszakkal határokat (klaszter határokat) húztunk az átfedéseken keresztül.

Most a klikkek átfedéseit ábrásolással vizsgáljuk. Az első megközelítés a klikkek átfedéseinek a közvetlen vizsgálata. A hálózatban azonosított klikkeket tulajdonképpen egy kétoldalú hálóként is felfoghatjuk. Elsőként tehát ábrázoljuk a klikkek kétoldali hálózatát. Most az egyszerűség kedvéért klikkeket (tehát nem 2-es klikkeket vagy klánokat) elemzünk.

Házi feladat annak kipróbálása, hogy mit látunk 2-es klikkekkel.

A kiindulópont az mszp_mszmp_affilGT0 nevű hálózat, ami a cégeken keresztüli affiliációk dichotomizált egyoldalú hálója. Azonosítsuk a klikkeket UCINET-ben. A klikkek elemzése során kaptuk a CliqueSets nevű kétoldali hálót. Ezt fogjuk most NETDRAW-ban ábrázolni.

A kohézió elemzésében mi az amit eddig nem láttunk? Az átfedések vizsgálatával különféle kohézíokat különböztethetünk meg. Ha csak az átfedések számát nézzük, akkor nem tudjuk elkülöníteni azt az esetet, ahol egy nagyobb csoport egyetlen nagy klikkben szerepel együtt (homogén kohézió) attól, ahol egy ugyanakkora csoport több klikkben szerepel, de mindegyikben csak a csoport egy része van benne (persze úgy hogy az átfedések miatt megvan a csoport kohézíója) (fragmentált kohézió). Ennek a kétféle kohézíónak a szociológiai tartalma is más: az első esetben mindenki lát mindenkit, egy közös nyilvánosságról van szó. A második esetben a csoport fragmentáltabb, és sokkal nagyobb tere lehet a koalícióalkotásnak, mások kijátszásának.

Az átfedések kétoldali hálójában a homogén kohéziót az jelzi, ha egy klikk körül nagyobb csillag alakzatot látunk. A fragmentált kohézió esetén sok kevés tagú klikk hálózatát látjuk.

A kétféle kohéziót még jobban elkülöníthetjük, ha az átfedések egyoldali hálóját ábrázoljuk. Ez a CliqueOverlap nevű hálózat. NETDRAW-ban a PROPERTIES-LINES-SIZE-TIE STRENGTH használatával adhatjuk ezt meg. Én 10-re állítottam a legvastagabb vonalat. A kovetkező ábra ezt mutatja.

Jól látható, hogy a kohéziónak két típusa van. A középső régió bal oldalán egy homogén kohéziójú csoportot látunk. Itt sokan vannak egymással összekötve, de a vonalak vékonyak. Mit jelent ez? Sokan tartoznak egymáshoz, de kis számú klikkben vannak benne, tehát az össszetartozásukat egy (vagy kevés) nagy klikk biztosítja. Itt nincsenek olyan klikkek ahonnan mások ki vannak zárva. Ezzel ellentétben a bal oldali rész vastag vonalakból áll. Itt fragmentált kohézió a jellemző. Ezek a szereplők kisebb csoportok átfedéseiben szerepelnek.

Házi feladat: nézzük meg a neveket, és próbáljuk jellemezni a kétféle kohézióval rendelkező csoportot. Van-e a kohézió típusának összefüggése a politikai stratégiával?


11. lecke: QAP alapok

A hálózatelemzés eddig tanult módszerei a hálózatok ábrázolására, csoportok, blokkok felfedezésére szolgáltak. Ezek a módszerek nagyrészt leíró jellegűek voltak, most olyan módszert veszünk, ami hipotézisek statisztikai ellenőrzésére is alkalmas. Az utóbbi évtizedben számos statisztikai módszer jelent meg hálózati hipotézisek tesztelésére. Ezek legtöbbje statisztikai szempontból bonyolult, kisebb hálózatok esetén is nagy számításigényű, és az értelmezés sok esetben nehézkes. (Gondolok itt elsősorban Tom Snijders vagy Stanley Wasserman modelljeire.) Mi egy olyan módszert veszünk sorra, ami viszonylag egyszerű, kis számításigényű, és az értelmezés megszokott. Ez a Pearson korreláció és a lineáris regresszió hálózatokra alkalmazott modellje.

Hogyan jön a korreláció a hálózatokhoz? Mi között számítunk itt korrelációt?

Először is szükségünk van két hálózati adatbázisra, amelyek ugyanarról a csoportról szólnak (tehát ugyanazok a szereplők vannak bennük, ugyanolyan sorrendben). Ezután korrelácót számíthatunk a két mátrix között a megfelelő cellák öszehasonlításával. Ezt hívják Qadratic Assignemnt Procedure-nek (QAP). Ha a korreláció 1, akkor a két hálózat tökéletesen megegyezik. Ha a korreláció -1 akkor az egyik hálózatban ott vannak kapcsolatok ahol a másikban nincsenek.

Házi feladat: találjunk ki példákat olyan hálózatokra, ahol a relációk közötti korreláció erős pozitív (+1-hez közeli), és ahol erős negatív (-1-hez közeli).

Eddig a pontig a módszer semmiben sem különbözik egy szokásos korreláció számítástól. A proléma a hagyományos módszer alkalmazásában ott van, hogy a szignifikancia becsléséhez nem használhatjuk a T vagy F próbát, mivel azok alkalmazása azon a feltevésen nyugszik, hogy az esetek függetlenek. Ez a hálózatok esetében nem igaz.

Miért nem igaz ez a feltevés? Egyáltalán, mik az esetek?

A hálózatok közötti korreláció számításánál az esetek a diádok. Tehát ha egy 20 személyes hálózatunk van, akkor 20x20=400 esetünk van. Ha az átló nem értelmezett, akkor 400-20=380 esetünk van.

Ezek az esetek nem tekinthetők függetlennek. Józsi és Béla kapcsolata egymással nem tekinthető függetlennek Józsi és Krisztina kapcsolatától. Ha azt gondoljuk, hogy függetlennek tekinthető, nincs szükségünk hálózatelemzésre. Az egész hálózati gondolkodás alapfeltevése a diádok összefüggése. Ha ebben nem hinnénk, semmi értelme nem lenne, hogy ezeket a szép gráfokat rajzolgassuk!

Az esetek függetlenségének a feltevése nem tartható, így a korreláció szignifikanciájának a becslésére is új módszerre van szükség. Ez a módszer a permutációs teszt. A szignifikancia teszt általában azt a hipotézist teszteli, hogy a tapasztalt eredmények (pl korreláció) a véletlen játékának az eredménye. Ha az esetek függetlenek, a véletlen játékát jól leírhatjuk viszonylag egyszerű függvényekkel. Ha az esetek függetlenek, ez nem ilyen egyszerű. A permutációs teszt lényege, hogy közvetlenül áll1tjuk elő a véletlen játékát. A kiindulópont az eredeti korreláció. Ezután az egyik mátrixot összekeverjük (a sorokat és oszlopokat permutáljuk), és a kevert mátrix és a másik, eredeti között ismét kiszámítjuk a korrelációt. Ezt megsimételjük sokszor (általában több ezerszer), és a kapott korrelációkat összehasonlítjuk az eredetivel. Ha a véletlen permutációk során 1000-ből 200 esetben kaptunk az eredetivel egyenlő vagy annál nagyobb korrelációt, nem igazán mondhatjuk, hogy az eredeti korreláció nem lehet a véletlen műve. 20% a valószínűsége, hogy a véletlen játéka is ad ekkora korrelációt. Ha csak a permutációk 5%-a adna ilyen nagy korrelációt, már biztosabban állíthatnánk, hogy elvethető a véletlen mint hipotézis.

A következő példa egy kisvállalat szervezeten belüli kapcsolatairól szól. 20 ember dolgozik ebben a cégben. Két kapcoslatot hazonlítunk most össze, a munka során előforduló tanácskérést (A tanácsért megy B-hez) és a munkán kívüli barátkozást (A barátnak tartja B-t).

Az adatok a kisvall.zip file-ban vannak tömörítve. A következő ábrán a tanácskérés és barátkozás kapcsolatai láthatók.

A QAP korrelációt a UCINET-ben a kovetkezőképpen számíthatjuk ki: TOOLS-STATISTICS-MATRIX-QAP CORRELATION. A következő ábrán látható mit kell megadnunk. Két adatmátrix kell - ez esetben a "tanacs" és a "barat" nevű hálózatok. A permutációk számának 10000-et adtam meg, lassabb gépeken ez lehet kisebb, de 1000-nél ne legyen kevesebb.

A következő ábra mutatja az eredményt.

Minket igazából csak a Pearson correlation és a hozzá tartozó szignifikancia szint érdekel. A korreláció a barátság és a tanácskérés relációja között 0.316. Mit jelent ez? Hogy ha van tanácskérési kapcsolat két ember között, akkor nagyobb valószínűséggel találunk barátsági kapcoslatot is. A szignifikancia szint 0.000. Mit jelent ez? Az elvégzett tízezer véletlen permutáció esetében egyszer sem találtunk 0.316-al egyenlő vagy annán nagyobb korrelációt. Nyugodtak lehetünk, hogy csak a véletlen nem lehet a két reláció együttjárásának az oka.

Házi feladat: számítsuk ki a tanácskérés és segítségnyújtás ("segitseg" nevű háló), valalmint a barátság és segítségnyújtás közötti korrelációt is, értelmezzük az eredményeket.


12. lecke: QAP regresszió

Az előző alkalommal párosával hasonlítottuk össze a hálózatokat, és teszteltük a véletlen mint hipotézis magyarázó erejét. Most több hálózati változóból építünk regressziós modelleket. A módszer nagyon hasonló lesz, szintén azonos méretű mátrixokkal fogunk dolgozni, és szintén permutációs tesztet alkalmazunk az együtthatók szignifikanciájának a becsléséhez.

Ismét a kisvállalat húsz dolgozójának a hálózatát elemezzük. Most már többváltozós módszerrel dolgozunk, tehát ki kell választanunk a függő változót, amit magyarázni szeretnénk. Az itt használt példában a tanácskérés relációja lesz a függő változó. Mit jelent az hogy egy hálózat a függő változó? Azt jelenti, hogy a dolgozók között tanácsadási kapcsolatok meglétét vagy hiányát szeretnénk modellezni más változók alapján. A kérdés az: mia alapján választanak tanácsadókat a dolgozók?

A következő független változókat fogjuk használni:

osztaly - azonos osztályba (szervezeti alegységbe) tartozók - a hipotézis az, hogy az azonos osztályba tartozók fognak egyméshoz tanácsért menni.

hier - szervezeti hierarchia, azonos illetve alsóbbtól a felsőbbek felé mutat kapcsoalt, de a felsőbb szinten lévők nem kapcsolódnak az alsóbb szinten lévőkhöz - a hipotézis az, hogy a felsőbb szinten lévők nem kérnek tanácsot a lejjebb lévőktől.

szmszkapcs - az SZMSZ által előírt kapcsolódások a dolgozók között (szervezeti folyamatok darabszáma, ahol kapcsolódniuk kellene) - a hipotézis az, hogy a tanácskérés követi az SZMSZ-ben előírt folyamatokat.

tapasztalt - a dolgozók munkábaállási éve közötti különbség - a hipotézis az, hogy ahhoz mennek a dolgozók tanácsért, aki régebb óta dolgozik, mint ők, tehát több a tapasztalata

egyuttido - a két dolgozó szervezetnél töltött odejének közös hányada - a hipotézis az, hogy minnél több időt töltött együtt két dolgozó, annál nagyobb a valószínűsége a tanácsadási kapcsolatnak.

tudastbecsul - mások tudásának nagyra becsülése - a hipotézis itt az, hogy akinek a tudását nagyra becsülik, attól kérnek tanácsot.

ismerte - ismerték egymást már mielőtt a céghez érkeztek - a hipotézis az, hogy akik korábban is ismerték egymást, azok mennek egymáshoz tanácsért.

Lássuk a regressziós modellt. UCINET-ben a következőt kell választanunk: TOOLS-STATISTICS-MATRIX-REGRESSION-ORIGINAL.

A függő változó a tanacs, a független változóknak pedig sorban gépeljük be a fent felsorolt hálózatokat:

A kövekezőhöz hasonló eredményeket kellene kapnunk:

Összességében jól illeszkedik a modell, a tanácskérési kapcsolatok varianciájának 32,9 százalékát tudjuk magyarázni.

Nézzük sorban a hipotéziseket.

A szervezeti egységek, osztályok számítanak a tanácsadásban, az OSZTALY együttható szignifikáns. Tehát akik egy osztályban dolgoznak inkább egymáshoz mennek tanácsért, mint osztályon kívüliekhez.

A szervezeti hierarchia szintén számít, a HIER változó szignifikáns. Tehát a főnökök nem valószínű, hogy tanácsot kérnek a beosztottaktól.

Az SZMSZ-ben előírt kapcsolatok, a szervezeti tapasztalat, és az együtt töltött idő nem látszik befolyásolni a tanácsadók kiválasztását.

Ha valaki nagyra becsüli valaki másnak a tudását, akkor inkább fog tanácsot kérni tőle, mint a kevésbbé becsült tudásúaktól.

Érdekes módon a korábbi ismerettség erősen befolyásolja a tanácsadók választását. Úgy látszik a korábbról meglévő kapcsolat olyan bizalmat ad, amit a szervezetnél nem lehet megszerezni.

Házi feladat: teszteljük ugyanezeket a hipotéziseket a segítség és a barátság relációira is. Értelmezzük az eredményeket. Mit lehet mondani a három reláció modelljeinek az összehasonlításával?




VÉGE A KURZUSNAK, KÖSZÖNJÜK A MUNKÁT!
